Životnost baterie v IoT: nad rámec datasheetu

Co ve skutečnosti rozhoduje o výdrži bateriově napájených IoT zařízení

Souhrn článku:

• Životnost baterie v IoT zařízení neurčuje pouze její kapacita. Významnou roli hraje také teplota, způsob komunikace, kvalita rádiového signálu i návrh samotného zařízení.
• Údaj o životnosti v datasheetu je referenční hodnota naměřená za definovaných laboratorních podmínek, ne garantovaná doba provozu v každé instalaci.
• U primárních Li-SOCl₂ baterií nelze zbývající kapacitu spolehlivě určit pouze podle napětí. To ovlivňuje zatížení, teplota i vnitřní odpor článku.
• Li-SOCl₂ články jsou díky vysoké energetické hustotě, nízkému samovybíjení a dlouhé skladovatelnosti standardem pro dlouhodobě napájená IoT zařízení.
• Přesnější odhad stavu baterie vyžaduje kombinaci více údajů, v některých aplikacích i metodu coulomb counting, která průběžně sleduje skutečně odebraný náboj.
• Skutečná životnost baterie je výsledkem správného návrhu celého IoT zařízení, od výběru baterie přes elektroniku a firmware až po konfiguraci komunikace.

Jak dlouho vydrží baterie v IoT zařízení?

Je to jedna z nejčastějších a zároveň nejtěžších otázek při návrhu IoT zařízení pro dálkový odečet měřidel. Výrobci běžně uvádějí životnost deset let a víc, ale tyto hodnoty vycházejí z přesně definovaných laboratorních podmínek a nelze je automaticky přenést do každé instalace. Dvě zařízení se stejnou baterií mohou mít v reálném provozu výrazně odlišnou životnost, protože kapacita sama o sobě není rozhodující. Provozní teplota, četnost komunikace, kvalita rádiového signálu, proudové špičky, řízení spotřeby i konstrukce zařízení hrají zásadní roli, a jediné naměřené napětí neumožňuje spolehlivě určit zbývající kapacitu.

Proč napětí neříká, kolik baterie zbývá

U běžné elektroniky jsme zvyklí na procentuální ukazatel kapacity. U Li-SOCl₂ článků to nefunguje, protože mají po většinu života velmi plochou vybíjecí křivku. Napětí zůstává dlouho téměř konstantní a výrazněji klesá až ke konci vybíjení, takže dvě baterie s odlišnou zbývající kapacitou mohou mít v daném okamžiku téměř stejné napětí, a stejná baterie může za různých podmínek vykazovat různé napětí, přestože se její skutečný stav téměř nezměnil.

Naměřenou hodnotu navíc ovlivňuje velikost odebíraného proudu, teplota, vnitřní odpor i provozní historie článku. Napětí se může dočasně propadnout při vyšším zatížení nebo v mrazu a po odeznění zátěže nebo zvýšení teploty se částečně zotavit. Proto profesionální IoT zařízení obvykle kombinují víc parametrů, například napětí při zatížení, odebraný náboj, provozní historii i teplotu, místo spoléhání na jedinou hodnotu.

Proč se Li-SOCl₂ staly standardem pro dlouhodobá IoT zařízení

Bateriově napájená IoT zařízení pro dlouhodobý provoz, jako převodníky pro dálkový odečet, senzory nebo dataloggery, velmi často používají primární lithiové články Li-SOCl₂. Důvodem je kombinace vlastností, které nabíjecí baterie nenabídnou: velmi nízké samovybíjení, obvykle méně než jedno procento kapacity za rok, díky čemuž lze články skladovat řadu let bez výrazné ztráty kapacity; vysoká energetická hustota, umožňující kompaktní zařízení s dlouhou životností; a široký rozsah provozních teplot, vhodný pro vodárenské šachty, technické místnosti i venkovní instalace vystavené mrazu i letním teplotám. Právě tato kombinace z nich udělala standard pro bezúdržbový, mnohaletý provoz, i když nejde o univerzální řešení pro každou aplikaci.

Dlouhá životnost neznamená jednoduché chování

Li-SOCl₂ články mají jednu často přehlíženou vlastnost. Při dlouhodobém skladování nebo velmi malém odběru se na povrchu lithiové anody vytváří pasivační vrstva. Je to přirozená a očekávaná součást chemie článku, ne známka stárnutí nebo závady, a právě ona stojí za nízkým samovybíjením a dlouhou skladovatelností.

Zároveň zvyšuje vnitřní odpor, takže když zařízení přejde z klidového režimu do krátkodobého vysokého odběru, například při navazování spojení přes NB-IoT nebo LoRaWAN, může dojít k dočasnému poklesu napětí. To neznamená, že je baterie téměř vybitá, po odeznění špičky se napětí obvykle vrátí a článek pokračuje v běžném provozu. Právě proto nelze stav Li-SOCl₂ baterie posoudit podle jednoho naměřeného napětí.

Vnitřní odpor: parametr důležitější než samotná kapacita

Hodnocení baterií se často soustředí na kapacitu v ampérhodinách, ale pro dlouhodobý provoz IoT zařízení je stejně důležitý vnitřní odpor. Ten způsobuje pokles napětí při odběru proudu, čím vyšší odběr, tím větší pokles. Nový článek má nízký odpor a zvládá krátké špičky bez problémů, s postupem času, změnami teploty nebo pasivací se ale odpor zvyšuje.

To může vést k situaci, kdy zařízení běžně funguje bez problémů, ale při rádiovém přenosu napětí krátce klesne pod minimální provozní mez elektroniky, zařízení se restartuje nebo vyhodnotí baterii jako vybitou, přestože v ní zbývá významná kapacita. Návrh zařízení by proto měl posuzovat nejen jmenovitou kapacitu, ale i schopnost článku spolehlivě dodávat proudové špičky odpovídající konkrétní aplikaci.

Co skutečně ovlivňuje životnost baterie v IoT zařízení

Výrobce baterie může přesně popsat vlastnosti svého článku, nemůže ale předem určit, jak dlouho bude napájet konkrétní zařízení. Skutečná životnost je výsledkem celého systému, od elektroniky přes firmware až po reálné provozní podmínky, a proto mohou dvě zařízení se stejnou baterií dosáhnout výrazně odlišné životnosti:

• Teplota
  • ‍‍Mráz zpomaluje chemické reakce, zvyšuje vnitřní odpor a zvětšuje pokles napětí při zatížení, takže studená baterie může působit jako téměř vybitá, přestože v ní zbývá reálná kapacita, po zahřátí se často zotaví. Horko má na odpor a využití kapacity opačný efekt, ale urychluje stárnutí a samovybíjení, takže ani trvalé horko není ideální.

• Komunikace versus měření
  • U většiny IoT zařízení je energeticky nejnáročnější komunikace, ne samotné měření. Zařízení může většinu času strávit v hlubokém spánku s minimálním odběrem a při vysílání spotřeba skokově vzroste o několik řádů. Roli hraje, jak často zařízení komunikuje, kolik dat, jak dlouho trvá navázání spojení a kolik opakování je potřeba, častější komunikace je vždy kompromis s životností baterie.

• Komunikační technologie a konfigurace
  • ‍NB-IoT, LoRaWAN a LTE-M se často srovnávají, jako by jedna byla obecně úspornější, ve skutečnosti ale víc rozhoduje kvalita pokrytí, vysílací výkon, objem dat, četnost komunikace a konfigurace než samotná technologie. Dobře nastavené NB-IoT zařízení vydrží roky, špatně nastavené na jakékoli technologii se vybije rychle.

• Kvalita rádiového signálu
  • Dobré pokrytí znamená rychlé připojení a přenos. Slabý signál znamená opakované navazování spojení nebo delší vysílání, což prodlužuje dobu aktivity rádiového modulu a zvyšuje spotřebu, takže stejné zařízení může mít různou výdrž podle toho, jestli je v technické místnosti, podzemní šachtě nebo hluboko v železobetonu.

• Proudové špičky versus průměrná spotřeba
  • Řada zařízení je většinu času v režimu nízké spotřeby a jen krátce odebírá výrazně vyšší proud při komunikaci nebo zpracování dat. Tyto špičky zatěžují baterii mnohem víc než dlouhodobý průměr, zejména v kombinaci s mrazem nebo vyšším vnitřním odporem, takže návrh musí počítat s maximálním odběrem, ne jen s průměrem.

• Rozdíly mezi jednotlivými zařízeními
  • Dvě zdánlivě identická zařízení se stejnou baterií, firmwarem i technologií mohou potřebovat výměnu baterie o několik let dřív nebo později, protože se drobné rozdíly v teplotě, četnosti komunikace nebo síle signálu v průběhu let sčítají. Životnost baterie proto není jedno číslo platné pro každou instalaci, jen odhad vázaný na konkrétní aplikaci a podmínky.

Proč datasheet neznamená přesně deset let výdrže

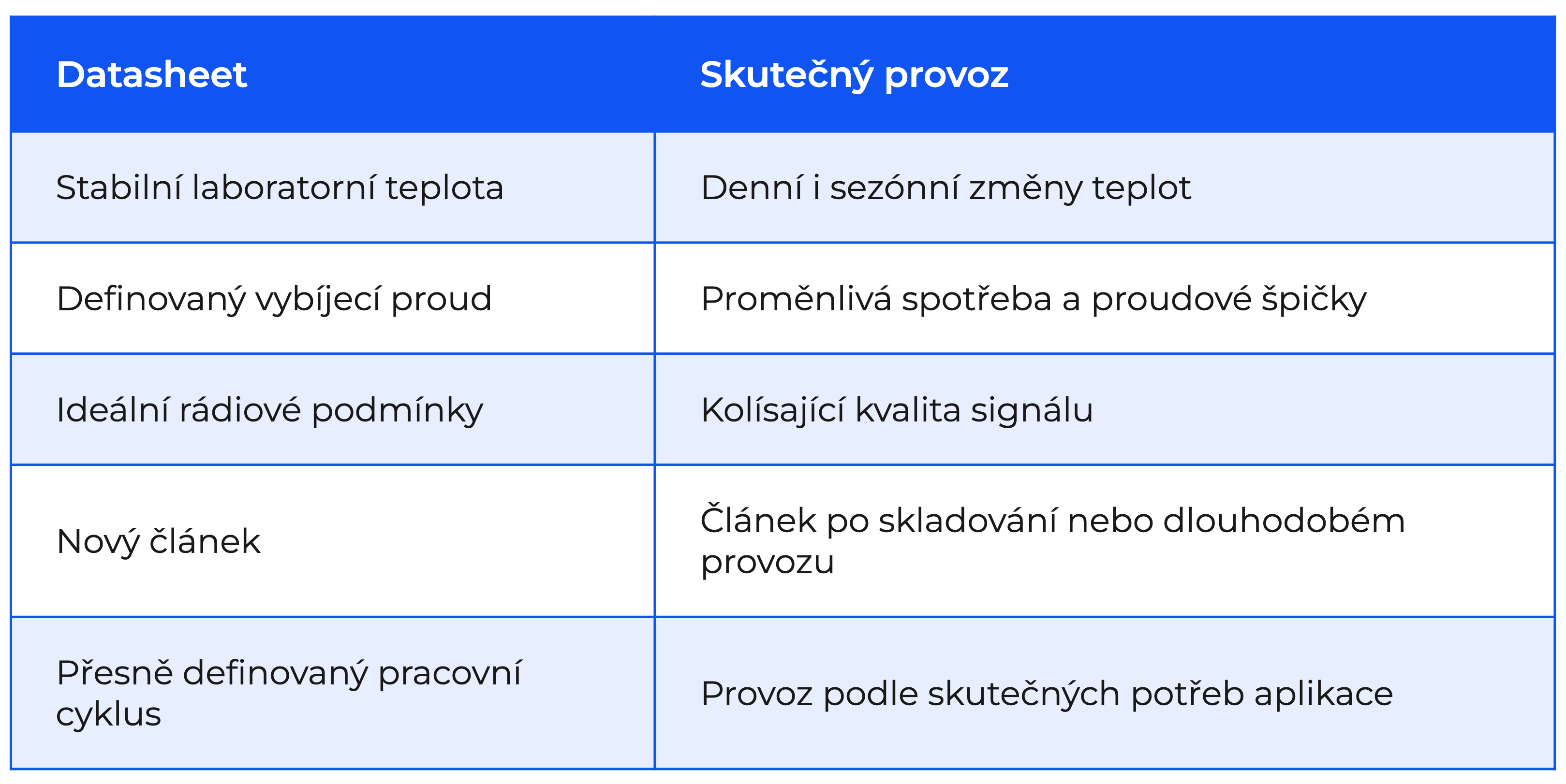

Častým omylem je představa, že životnost uvedená v datasheetu je doba, po kterou baterie spolehlivě vydrží v každé aplikaci. Ve skutečnosti je datasheet technický referenční dokument, uvádí parametry naměřené za přesně definovaných podmínek, aby bylo možné články porovnávat, ne garanci pro konkrétní instalaci. Uvedená desetiletá životnost byla dosažena při předem stanovené kombinaci teploty, vybíjecího proudu, zátěže a koncového napětí, a změna kteréhokoli z těchto parametrů může výsledek změnit.

Každý z těchto rozdílů může ovlivnit výslednou spotřebu, a pokud se kombinuje víc faktorů najednou, jejich vliv se v průběhu let sčítá.

Jak se v praxi predikuje stav baterie

Protože samotné napětí není spolehlivé, výrobci IoT zařízení kombinují metody podle požadované přesnosti, typu baterie a nákladů na návrh:

• Sledování napětí. Nejjednodušší metoda, nenáročná na hardware, v některých aplikacích poskytuje orientační informaci, ale ovlivňuje ji teplota, zatížení, vnitřní odpor i chemie článku, takže funguje nejlíp jako jeden z více vstupů, ne jediný ukazatel.
• Coulomb counting. Místo napětí průběžně měří odebraný náboj a vytváří energetickou bilanci zařízení, což umožňuje přesnější odhad reálné spotřeby, plánování servisu i včasné upozornění na konec životnosti. Přináší vyšší složitost návrhu a náklady, proto se používá tam, kde dlouhodobé sledování přináší skutečnou hodnotu. Podrobněji se tématu věnujeme v článku Coulomb meter: Vše, co potřebujete vědět.
• Kombinace parametrů. Profesionální zařízení se obvykle nespoléhají na jedinou veličinu. Kombinace napětí v klidu i při zatížení, teploty, historie odběru, počtu komunikačních cyklů, změn vnitřního odporu a případně dat z coulomb counteru vytváří model, který lépe odpovídá skutečnému chování baterie v konkrétní aplikaci.

Co z toho plyne při návrhu IoT zařízení

Návrh bateriově napájeného IoT zařízení vyžaduje víc než výběr článku s nejvyšší kapacitou nebo řízení se životností z datasheetu. Roli hraje celý systém, spotřeba elektroniky, firmware i způsob komunikace, a dobře navržené zařízení dokáže výrazně prodloužit životnost baterie omezením zbytečných přenosů, efektivním využitím režimů nízké spotřeby a vhodným řízením rádiové komunikace, při zachování dostatečné energetické rezervy pro nízké teploty nebo horší signál.

To je rozdíl mezi zařízením navrženým na papíře a zařízením, které v terénu skutečně vydrží roky bez zásahu. Pokud se baterie, elektronika i komunikace řeší jako jeden systém, desetiletá výdrž se stává reálně dosažitelným cílem, ne jen číslem z datasheetu, podobně jako u bateriově napájených řešení oproti externě napájeným, kde právě spolehlivá dlouhodobá výdrž rozhoduje o celkových nákladech na provoz.

Uvedené hodnoty a chování baterií vycházejí z obecných vlastností Li-SOCl₂ článků a typických IoT aplikací. Konkrétní výdrž se vždy liší podle zvoleného zařízení, prostředí a nastavení komunikace. Přesnou životnost pro váš projekt doporučujeme ověřit testováním v reálných podmínkách nasazení.

Nejčastější mýty o životnosti baterií v IoT

• Datasheet garantuje životnost baterie.
  • Realita: Datasheet popisuje výsledky měření za přesně definovaných podmínek. Skutečná životnost závisí na konkrétní aplikaci, způsobu komunikace i provozním prostředí.
• Podle napětí lze přesně určit, kolik baterie zbývá.
  • Realita: Napětí ovlivňuje teplota, zatížení, vnitřní odpor i chemické vlastnosti článku. Samotné měření napětí proto nestačí ke spolehlivému určení zbývající kapacity.
• Vyšší kapacita baterie vždy znamená delší životnost zařízení.
  • Realita: Kapacita je pouze jedním z faktorů. Stejně důležité jsou spotřeba elektroniky, interval komunikace, kvalita rádiového signálu nebo optimalizace firmware.
• Všechny Li-SOCl₂ články se chovají stejně.
  • Realita: Jednotliví výrobci používají odlišné konstrukční řešení i výrobní technologie. Rozdíly mohou být například ve schopnosti zvládat proudové špičky, v samovybíjení nebo v dlouhodobé stabilitě.
• Jedna komunikační technologie je vždy energeticky úspornější než druhá.
  • Realita: Výslednou spotřebu ovlivňuje hlavně konfigurace, pokrytí signálu a četnost komunikace, ne jen samotná volba technologie mezi LoRaWAN, NB-IoT a LTE-M.
• Slabý signál ovlivňuje jen rychlost připojení, na výdrž baterie nemá vliv.
  • Realita: Slabý signál prodlužuje dobu, po kterou zůstává rádiový modul aktivní, a tím přímo zvyšuje spotřebu energie.

Slovníček pojmů

• ‍Kapacita baterie: množství elektrického náboje, které může baterie dodat za definovaných podmínek. Udává se nejčastěji v ampérhodinách (Ah). Skutečně využitelná kapacita ale závisí na provozních podmínkách, způsobu zatížení i okolní teplotě.‍
• Li-SOCl₂ (lithium-thionylchlorid): primární lithiový článek využívající elektrolyt na bázi thionylchloridu. Díky vysoké energetické hustotě, velmi nízkému samovybíjení a širokému rozsahu provozních teplot patří mezi nejčastěji používané baterie pro dlouhodobě napájená IoT zařízení.‍
• Energetická hustota: poměr množství uložené energie k objemu nebo hmotnosti baterie. Vyšší energetická hustota umožňuje delší provoz zařízení při zachování stejných rozměrů baterie.‍
• Samovybíjení: přirozený úbytek energie uložené v baterii i v době, kdy není připojena k žádné zátěži. U Li-SOCl₂ článků bývá velmi nízké, obvykle méně než 1 % kapacity za rok, v závislosti na konstrukci článku a podmínkách skladování.‍
• Pasivace: přirozený proces, při kterém se na povrchu lithiové anody vytváří ochranná vrstva. Ta omezuje samovybíjení a prodlužuje skladovatelnost baterie, zároveň však může dočasně zvýšit vnitřní odpor článku a způsobit větší pokles napětí při vyšším zatížení.‍
• Vnitřní odpor: elektrický odpor uvnitř baterie, který způsobuje pokles napětí při odběru proudu. Jeho hodnota se mění se stářím baterie, teplotou i mírou pasivace a významně ovlivňuje schopnost baterie zvládat krátkodobé proudové špičky.‍
• Proudová špička: krátkodobý odběr výrazně vyššího proudu, který vzniká například při rádiové komunikaci nebo odesílání dat. Právě proudové špičky bývají jedním z hlavních faktorů ovlivňujících životnost baterie v IoT zařízeních.‍
• State of Charge (SoC): odhad zbývající kapacity baterie, obvykle vyjádřený v procentech. U primárních Li-SOCl₂ článků nelze SoC spolehlivě určit pouze z okamžitě naměřeného napětí, protože to ovlivňuje řada dalších faktorů.‍
• Coulomb counting: metoda odhadu stavu baterie založená na průběžném měření elektrického náboje odebraného z článku. Umožňuje přesnější odhad zbývající kapacity než samotné měření napětí a používá se zejména v aplikacích, kde je důležité dlouhodobě sledovat energetickou bilanci zařízení.‍
• Datasheet: technický dokument výrobce obsahující parametry naměřené za přesně definovaných podmínek. Slouží jako referenční podklad pro návrh zařízení a porovnání jednotlivých článků, nikoli jako garance skutečné životnosti v konkrétní aplikaci.
