Připojte Modbus měřidla k síti LoRaWAN
Připojte měřidla nebo senzory k síti LoRaWAN jediným převodníkem Modbus na LoRaWAN. K dispozici v bateriovém i externě napájeném provedení.
své senzory
interface
konfigurace
Skutečnými náklady jsou manuální odečty na místě
Vychází z konzervativního odhadu €25 na jeden výjezd, který zahrnuje čas technika, dopravu a administrativu a je obvyklý pro nasazení ve střední Evropě. V západní Evropě se náklady běžně pohybují mezi €40-60.
Hardware je jednorázový náklad. Výjezdy na odečty odpadají natrvalo. Úspora od 2. roku odpovídá plným ročním nákladům na výjezdy.
Vhodné pro tyto scénáře
Venkovní instalace v místech vstupu do budovy. Krytí IP67 a bateriový provoz.
Připojte měřidla tepla s rozhraním Modbus ve výměníkové stanici. Bez externího napájení.
Monitoring tlaku pomocí senzorů Modbus připojených a napájených přímo z převodníku.
Vhodné, když potřebujete připojit jakékoli senzory či aktuátory s Modbusem a obousměrnou komunikací LoRaWAN.
Modbus není univerzální protokol jako M-Bus. Nemá automatické vyhledávání, každé zařízení má vlastní mapu registrů a univerzální krabička je všechny nepřečte. Proto ho tak neprodáváme. Modbus na LoRaWAN je řešení šité na míru projektu: přes skriptovací rozhraní Lua sestavíme konfiguraci přesně pro vaše konkrétní zařízení a podporujeme ji od začátku. Dostanete převodník přizpůsobený vašemu vybavení, ne nástroj, se kterým si máte poradit sami.
V terénu rozhoduje každý detail

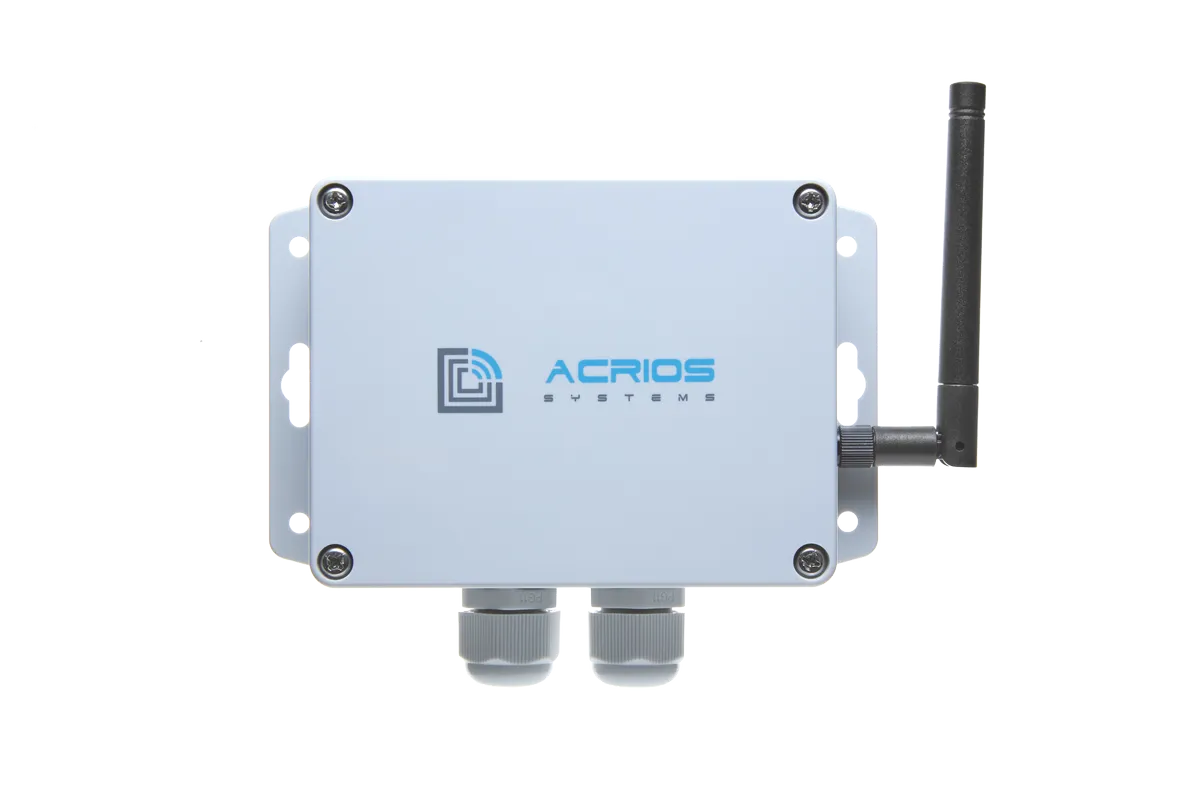

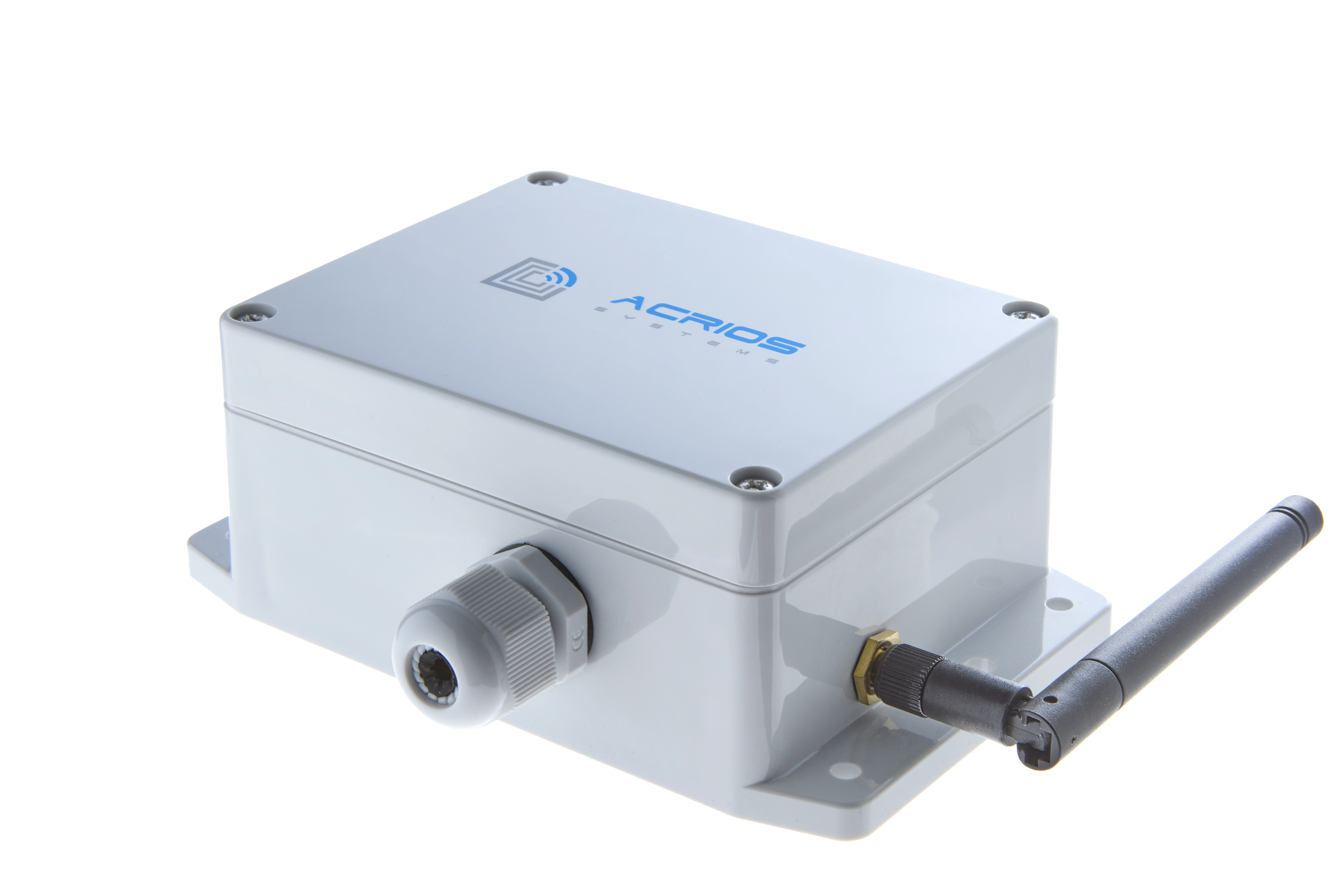

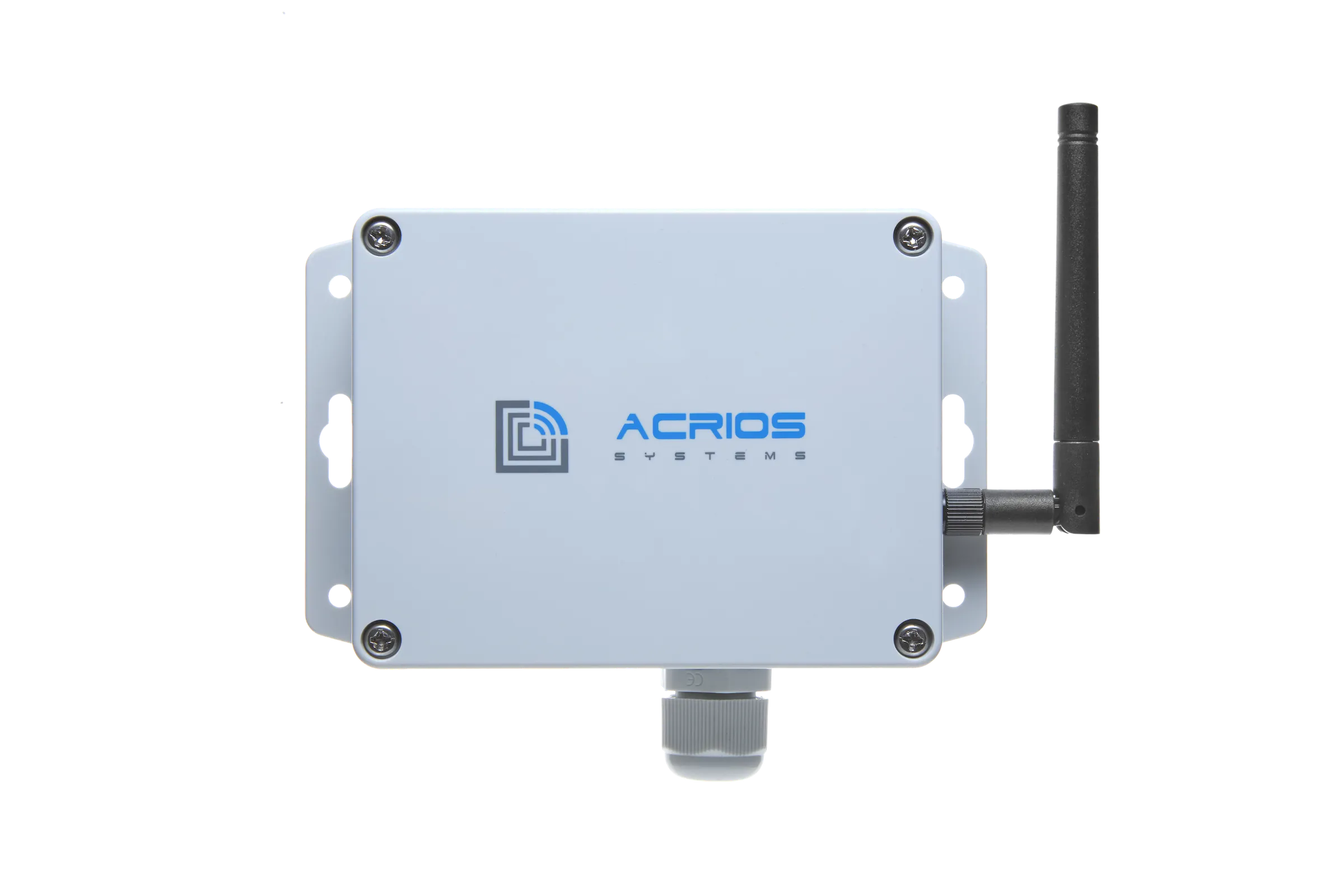

Připravený do náročných podmínek
- Krytí IP67 – plně vodotěsný a prachotěsný; vhodný do venkovních rozvaděčů, sklepů a výměníkových stanic
- SMA konektor antény – standardní konektor; v případě potřeby anténu vyvedete mimo kovový rozvaděč pro plný signál
- Svorkovnice WAGO – zapojení zacvaknutím bez nářadí, žádné volné šroubky, nulové chyby při instalaci
- Šroubky zajištěné proti vypadnutí – drží pevně ve víčku; krytí IP67 zůstává neporušené při každém servisním zásahu
- OEM branding – zařízení lze dodat s vaším brandingem
Jedna baterie s životností až 10 let
- D-Cell 19 Ah primární lithiová baterie, rozsah −40 °C až +85 °C, bez problémů se samovybíjením
- 4 roky výdrže při SF12, interval odečtu dat 15 min, ověřeno v reálném provozu
- Přes 10 let životnosti při hodinovém intervalu odečtu, ideální pro potřeby fakturačního měření
- Vyměnitelná uživatelem bez nářadí
- Dostupná od distributorů po celé Evropě, bez závislosti na ACRIOS
- AUX napájení vašich senzorů

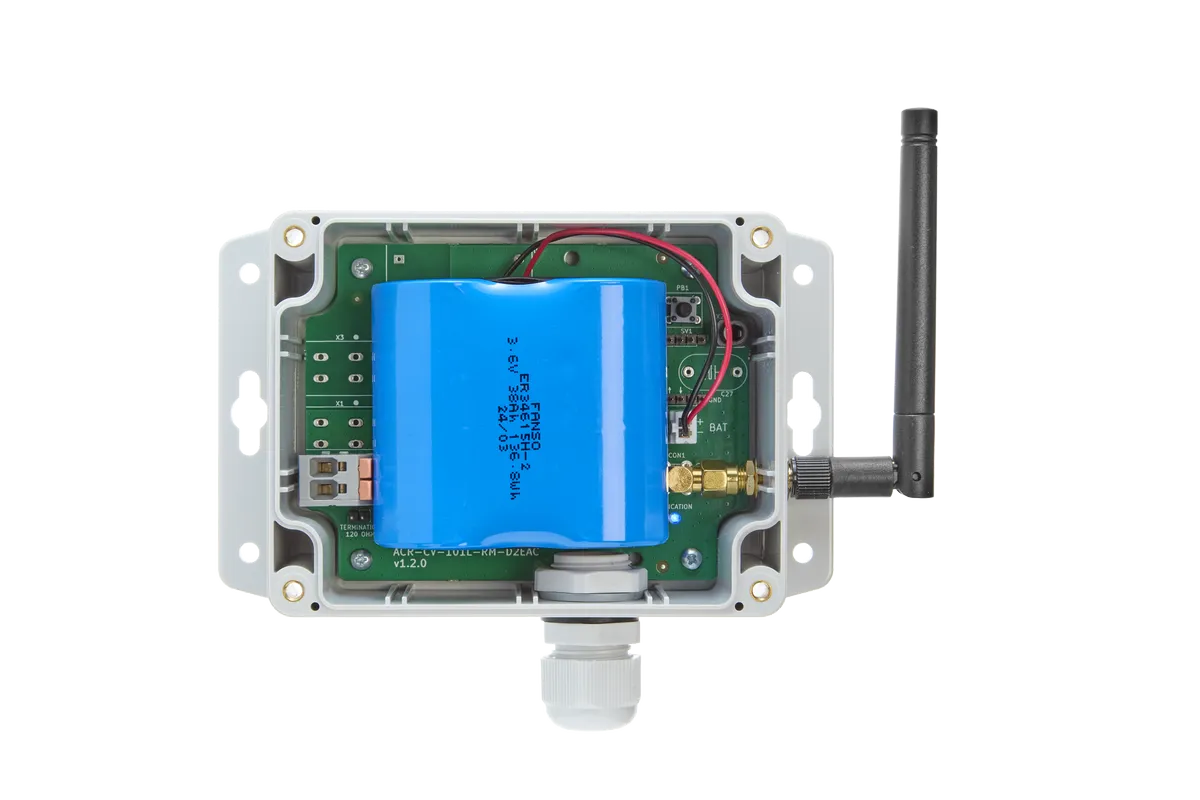

Dvojitá baterie s životností až 20 let
- Dvojitá baterie 38 Ah – dvojnásobná kapacita ve stejné krabičce
- 8 let výdrže při SF12, interval odečtu dat 15 min – poloviční počet servisních výjezdů oproti jedné baterii
- Životnost přes 20 let při hodinovém intervalu odečtu dat – bezúdržbový provoz – nainstalovat a zapomenout po celou dobu životnosti baterie
- Snadná výměna – stejná krabička, zásuvné balení; výměna v terénu trvá pod dvě minuty
Ideální pro pokročilé uživatele
Modbus nemá automatické vyhledávání. Každé zařízení má vlastní adresy, přenosovou rychlost a mapu registrů, takže obecný sken nepřečte nic. Skriptovací rozhraní Lua nám umožní namapovat přesně to, co vaše zařízení nabízí, a nastavíme to společně s vámi.
Vytvořte knihovnu zařízení
Vytvořte knihovnu zařízení z našich Modbus zařízení nebo senzorů. Knihovna obsahuje registry Modbus a případně dobu náběhu. Každé zařízení dostane vlastní unikátní ID.
Vyberte měřidla z knihovny
Vyberte připojená měřidla nebo senzory z knihovny a nastavte interval odečtu.
Dokončete konfiguraci
Uložte konfiguraci do zařízení. Konfiguraci můžete později změnit nebo upravit přes downlinky.
Proč technici volí ACRIOS
Převodník napájí senzory z vlastní baterie. Žádná instalace 230 V, žádná revize, žádné náklady navíc.
Chcete připojit optickou hlavu a číst OBIS kódy? Implementovat protokol IEC? Získávat hodnoty ze senzorů? Máte možnost.
Snadná vzdálená konfigurace. Změňte interval odečtu, přidejte měřidla, upravte adresaci přes LoRaWAN downlink, bez výjezdu na místo.
Navrženo a vyrobeno v České republice. Plná kontrola nad firmwarem, připraveno na Cyber Resilience Act, zaručená dlouhodobá podpora.
Zdánlivě jasná alternativa často neexistuje
Modbus je rozšířený protokol, ale obvykle ho najdete v průmyslových aplikacích za průmyslové ceny. Levnějších, bateriově napájených alternativ je málo.
Modbus PLC
- Obvykle vyžaduje externí napájení a nemá LoRaWAN
- Cena je nastavená pro nákladné průmyslové aplikace, ne pro situace, kdy potřebujete odečíst jen pár měřidel nebo senzorů
- Není dostupné pro senzory vyžadující externí napájení
- Často nemá krytí IP
- Obvykle vyžaduje externí napájení a nemá LoRaWAN
- Cena je nastavená pro nákladné průmyslové aplikace, ne pro situace, kdy potřebujete odečíst jen pár měřidel nebo senzorů
- Není dostupné pro senzory vyžadující externí napájení
- Často nemá krytí IP
ACRIOS Modbus převodník
- Funguje s jakýmkoli měřidlem Modbus od libovolného výrobce. Rozhoduje protokol, ne značka. Ověřeno na 30+ modelech.
- Jedno zařízení, více měřidel nebo senzorů – na jeden Modbus převodník připojíte až 96 zařízení různých výrobců
- Krytí IP67 pro venkovní instalace nebo pro odečet senzoru kvality vody u řeky
- Bateriové napájení pro maximální flexibilitu
Vyrábíme převodníky pro měřidla wM-Bus, pulzní nebo M-Bus. Máte na lokalitě různé typy měřidel? Ozvěte se nám.
- Funguje s jakýmkoli měřidlem Modbus od libovolného výrobce. Rozhoduje protokol, ne značka. Ověřeno na 30+ modelech.
- Jedno zařízení, více měřidel nebo senzorů – na jeden Modbus převodník připojíte až 96 zařízení různých výrobců
- Krytí IP67 pro venkovní instalace nebo pro odečet senzoru kvality vody u řeky
- Bateriové napájení pro maximální flexibilitu
Vyrábíme převodníky pro měřidla wM-Bus, pulzní nebo M-Bus. Máte na lokalitě různé typy měřidel? Ozvěte se nám.
Funguje s jakoukoli sítí LoRaWAN
Převodník Modbus (RS485) na LoRaWAN odesílá standardní LoRaWAN pakety třídy A. Přijme a přepošle je jakýkoli kompatibilní síťový server. Pro The Things Stack a Akenza.io jsou k dispozici návody na integraci krok za krokem.
Důvěřují nám týmy napříč Evropou
ACRIOS postavil konfiguraci přímo na naše konkrétní Modbus zařízení přes skriptovací rozhraní. Odečetl zařízení, která univerzální brány prostě nezvládly.
Připojili jsme k naší LoRaWAN síti různá RS485 měřidla od několika výrobců. Knihovna zařízení si poradila s každou mapou registrů.

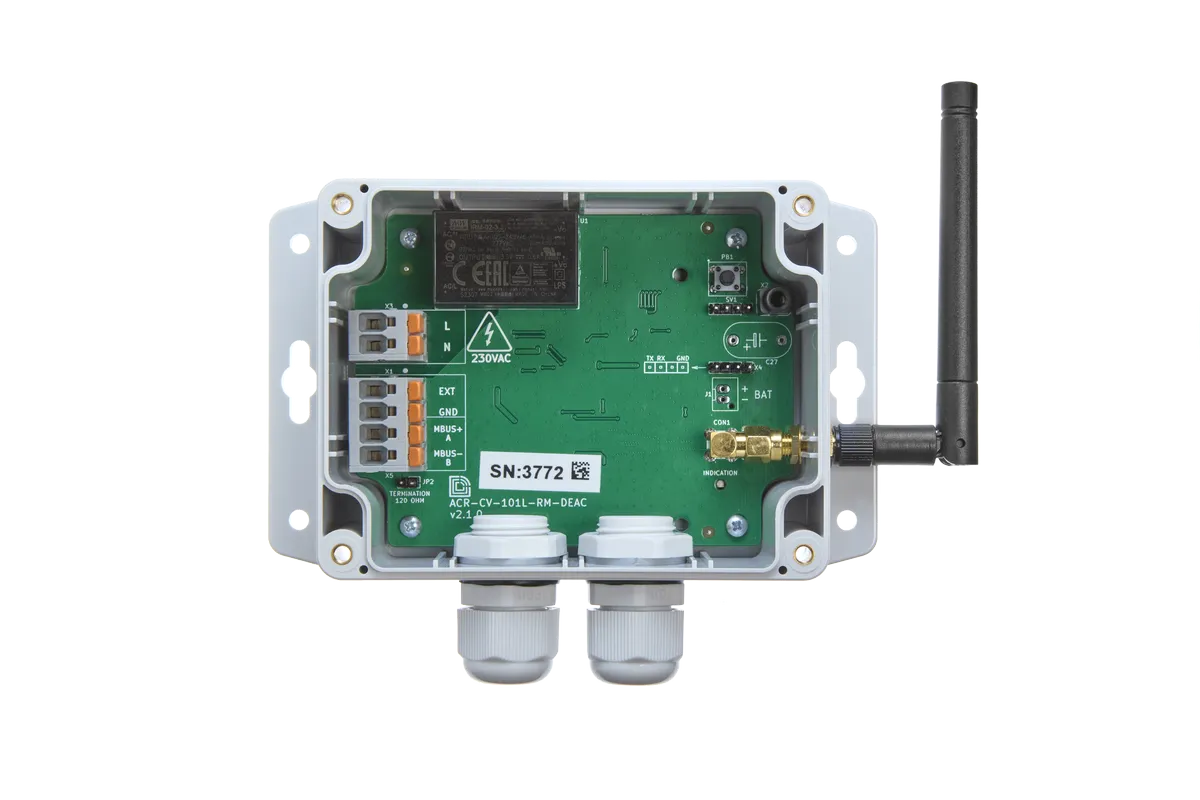

Verze R12 napájí naše čidlo přímo, což na místě odbouralo celou vrstvu kabeláže a elektrikářské práce.
Specifikace
Hardware
Objednací kódy
Podporované funkce
- Odečítá jakékoli zařízení RS485, nejčastěji s protokolem Modbus
- Podpora Modbus RTU, Modbus ASCII, Profibus DP a IEC 62056 i proprietárních protokolů
- Odečet přes RS485 přímo nebo přes optickou hlavu
- Napájí připojený senzor nebo zařízení RS485 přímo z převodníku, 5V až 24 V DC
- Konfigurovatelné rozhraní RS485 s přenosovými rychlostmi od 300 do 115 200 Bd
- Knihovna zařízení definuje parsování pro každé zařízení, konfigurovatelná přes skriptování Lua
- Odečet až 96 připojených zařízení na jeden převodník
- Bateriově (jedna nebo dvě baterie) i externě napájené verze
- Dvojité baterie D-Cell s výdrží přes 10 let
- U bateriových verzí je baterie vyměnitelná uživatelem
- Svorkovnice WAGO pro rychlou a spolehlivou instalaci
- Komunikace LoRaWAN EU868 s připojením OTAA, konfigurovatelné ABP
- Třída zařízení A ve výchozím nastavení, konfigurovatelné B a C
- Vzdálená konfigurace přes LoRaWAN downlink, včetně knihovny zařízení a intervalů odečtu
- Aktualizace firmwaru na dálku (FUOTA)
- Intervaly odečtu od 15 minut
- Ověřeno v největších evropských sítích LoRaWAN i v izolovaných systémech
Vše, co můžete při instalaci potřebovat
Volitelné příslušenství dostupné přímo od ACRIOS.
Konfigurační kabel
Sériový kabel USB na jack 3,5 mm pro lokální konfiguraci zařízení. Čipset FTDI, opticky oddělený, 1,8 m. Nutný pro první lokální nastavení.
Baterie D-Cell
Baterie D-Cell, 19 000 mAh, s konektorem JST-XH 2-pin kompatibilním s převodníkem. Primární lithiový článek pro dlouhodobý provoz na baterii.
Baterie 2×D-Cell
2×baterie D-Cell, 38 000 mAh, s konektorem JST-XH 2-pin kompatibilním s převodníkem. Dvojnásobná kapacita pro nejdelší bezúdržbový provoz.
RS485 optická hlava
Volitelná optická hlava s komunikací RS485. Vhodné na protokoly IEC elektroměrů.
Nevíte, které příslušenství potřebujete? Zeptejte se nás při poptávce vzorku. Přibalíme to, co se hodí pro vaši instalaci.
Funguje s měřidly, která už máte
Ověřeno na 30+ modelech měřidel. Fungovat by mělo každé měřidlo splňující standard Modbus, následující modely jsme otestovali v laboratoři i v terénu.
Často kladené dotazy
Vše, co obvykle zajímá zákazníka před první objednávkou. Pokud zde vaši otázku nenajdete, zeptejte se nás přímo.
Ano. Převodník komunikuje přes síť LoRaWAN, takže v místě instalace potřebujete buď vlastní bránu LoRaWAN, nebo dostupné veřejné pokrytí LoRaWAN.
Můžete nainstalovat soukromou bránu LoRaWAN nebo zlepšit kvalitu signálu externí anténou. Převodník je vhodný pro veřejné i soukromé sítě LoRaWAN.
Převodník přečte jakékoli zařízení RS485, nejčastěji přes Modbus, a podporuje také Modbus ASCII, Profibus DP a IEC 62056. Funguje s aktuátory, elektroměry i dalšími měřicími zařízeními od mnoha výrobců.
Registry, endianita a offsety se u jednotlivých výrobců liší, proto převodník používá knihovnu zařízení, která definuje parsování pro každé zařízení. Data se sjednotí do přehledné struktury připravené pro váš systém.
Ano. Verze R12 dokáže napájet připojené zařízení RS485, například optickou hlavu, senzor nebo elektroměr, přímo z jednotky, v rozsahu 5 až 24 V DC. Odpadá tak samostatný zdroj napájení i elektroinstalační práce.
Převodník lze překonfigurovat na dálku přes LoRaWAN, včetně knihovny zařízení, mapování registrů a intervalů odečtu. Nastavení lze aktualizovat bez výjezdu na místo instalace.
Ano. Vzorky jsou k dispozici pro testování, pilotní projekty i ověření integrace před většími nasazeními.
