Odečítejte pulzní měřidla přes síť LoRaWAN
Připojte k LoRaWAN až čtyři měřidla s pulzním výstupem S0 – elektřina, voda, plyn. Pulzní výstup je v terénu stále nejběžnější. Žádné nové měřidlo, žádný elektrikář, žádné výjezdy na místo.
měřidla
rozhraní
konfigurace
venkovní použití
Skutečnými náklady jsou manuální odečty na místě
Vychází z konzervativního odhadu €25 na jeden výjezd, který zahrnuje čas technika, dopravu a administrativu a je obvyklý pro nasazení ve střední Evropě. V západní Evropě se náklady běžně pohybují mezi €40-60.
Hardware je jednorázový náklad. Výjezdy na odečty odpadají natrvalo. Úspora od 2. roku odpovídá plným ročním nákladům na výjezdy.
Vhodné pro tyto scénáře
Většina elektroměrů má výstup S0. Odečtěte spotřebu na nájemníka nebo na okruh, aniž byste se dotkli hlavního měřidla.
Rozdělte spotřebu do oken vysokého a nízkého tarifu. Logiku zvládne skriptovací rozhraní přímo v zařízení.
Jakýkoli pulzní vodoměr a plynoměr reportuje na dálku. Krytí IP67 a provoz na baterii součástí.
Zásuvka není k dipsozici? Převodník má vlastní baterii a navíc napájí připojený senzor napětím 3,3 V.
Pulzní výstup je v měření ten nejuniverzálnější společný základ. Má ho skoro každé měřidlo a funguje stejně bez ohledu na značku. Čtyři vstupy pokryjí většinu bodů podružného měření, se kterými se setkáváme. Pokud vaše měřidlo umí M-Bus nebo wM-Bus, bývají vhodnější naše převodníky pro tyto protokoly. S0 je správná volba tam, kde měřidlo nabízí jen jednoduchý pulz. A to je pořád ve většině případů.
V terénu rozhoduje každý detail

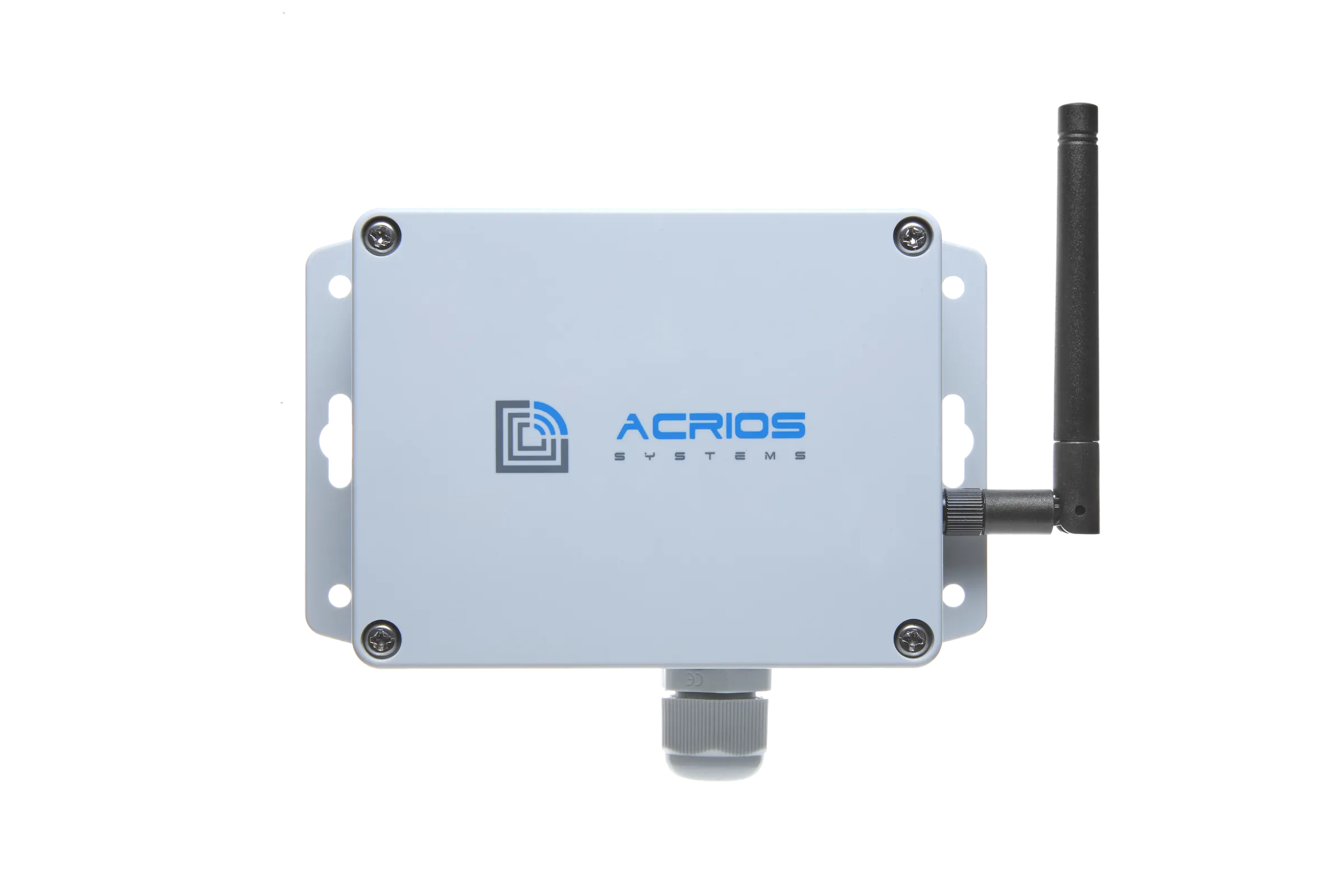

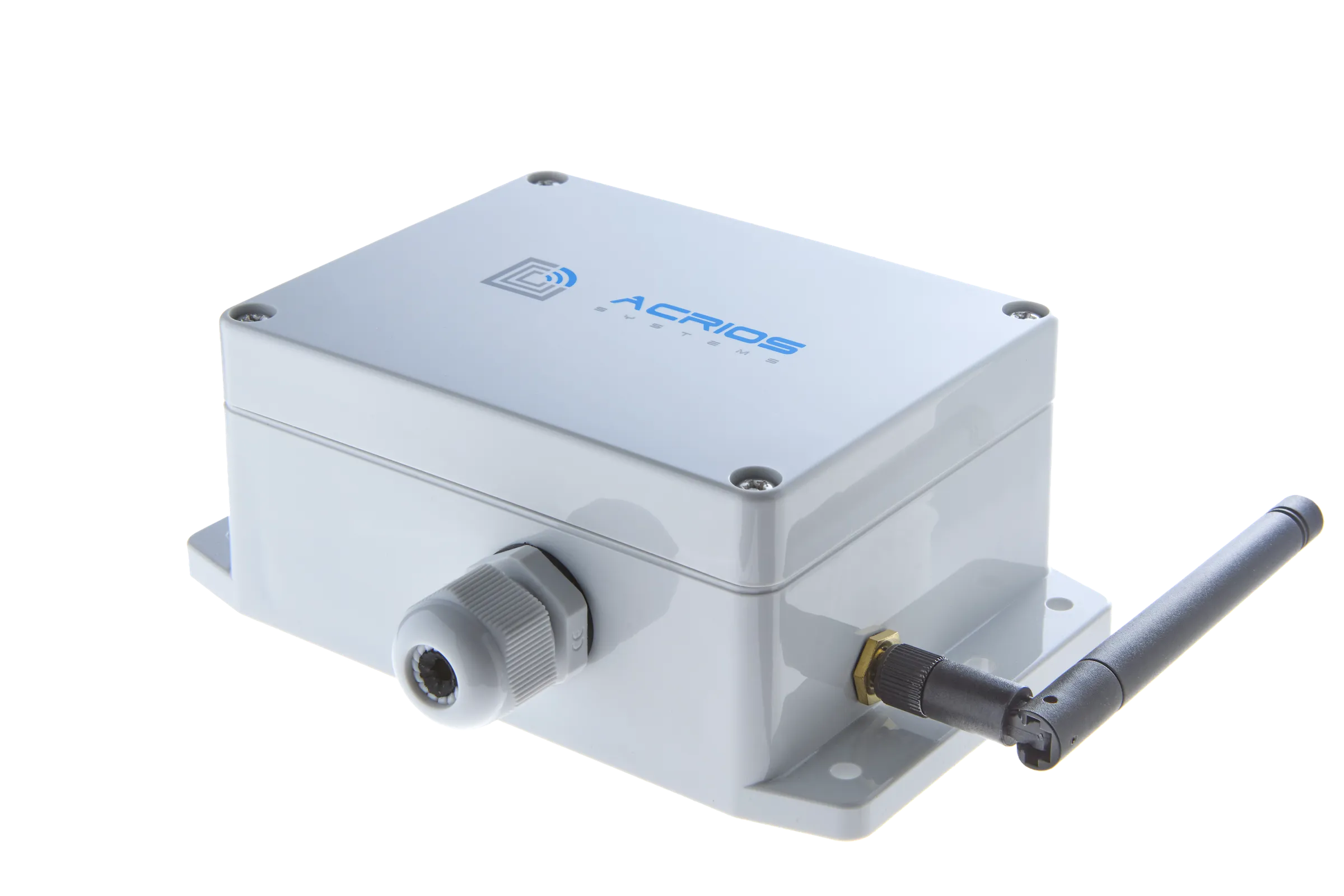

Připravený do náročných podmínek
- Krytí IP67 – plně vodotěsný a prachotěsný; vhodný do venkovních rozvaděčů, sklepů a výměníkových stanic
- Externí anténa LoRaWAN – součástí balení; v případě potřeby ji vyvedete mimo kovový rozvaděč pro plný signál
- Svorkovnice Euroclamp – pohodlné zapojení všech čtyř vstupů
- Šroubky zajištěné proti vypadnutí – drží pevně ve víčku; krytí IP67 zůstává neporušené při každém servisním zásahu

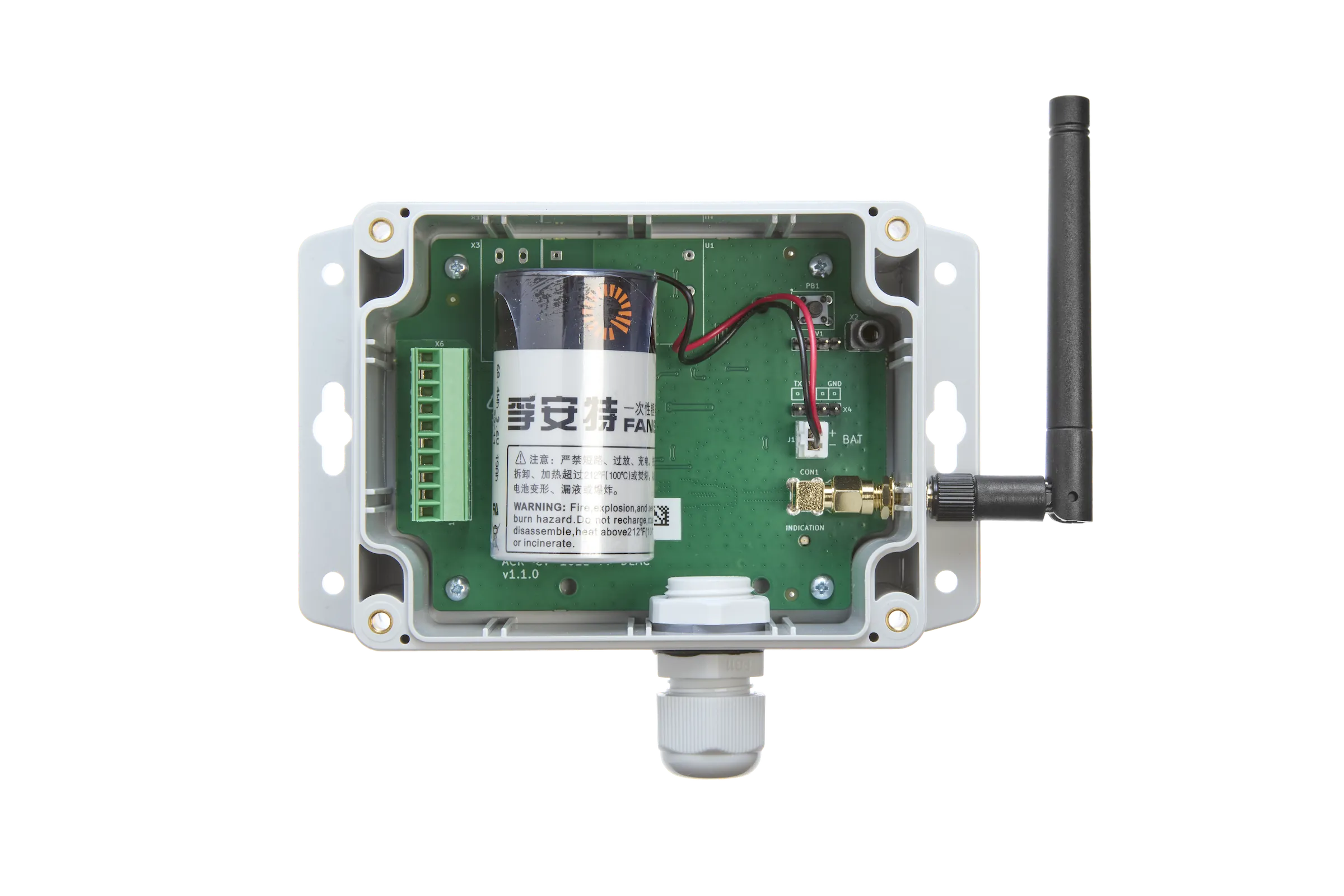

Jedna baterie s životností až 10 let
- D-Cell 19 Ah primární lithiová baterie, rozsah −40 °C až +85 °C, bez problémů se samovybíjením
- 8 let výdrže baterie při SF12, interval odečtu dat 15 min, ověřeno v reálném provozu
- Přes 10 let výdrže životnosti baterie při hodinovém intervalu odečtu, ideální pro potřeby fakturačního měření
- Vyměnitelná uživatelem bez nářadí
- Dostupná od distributorů po celé Evropě

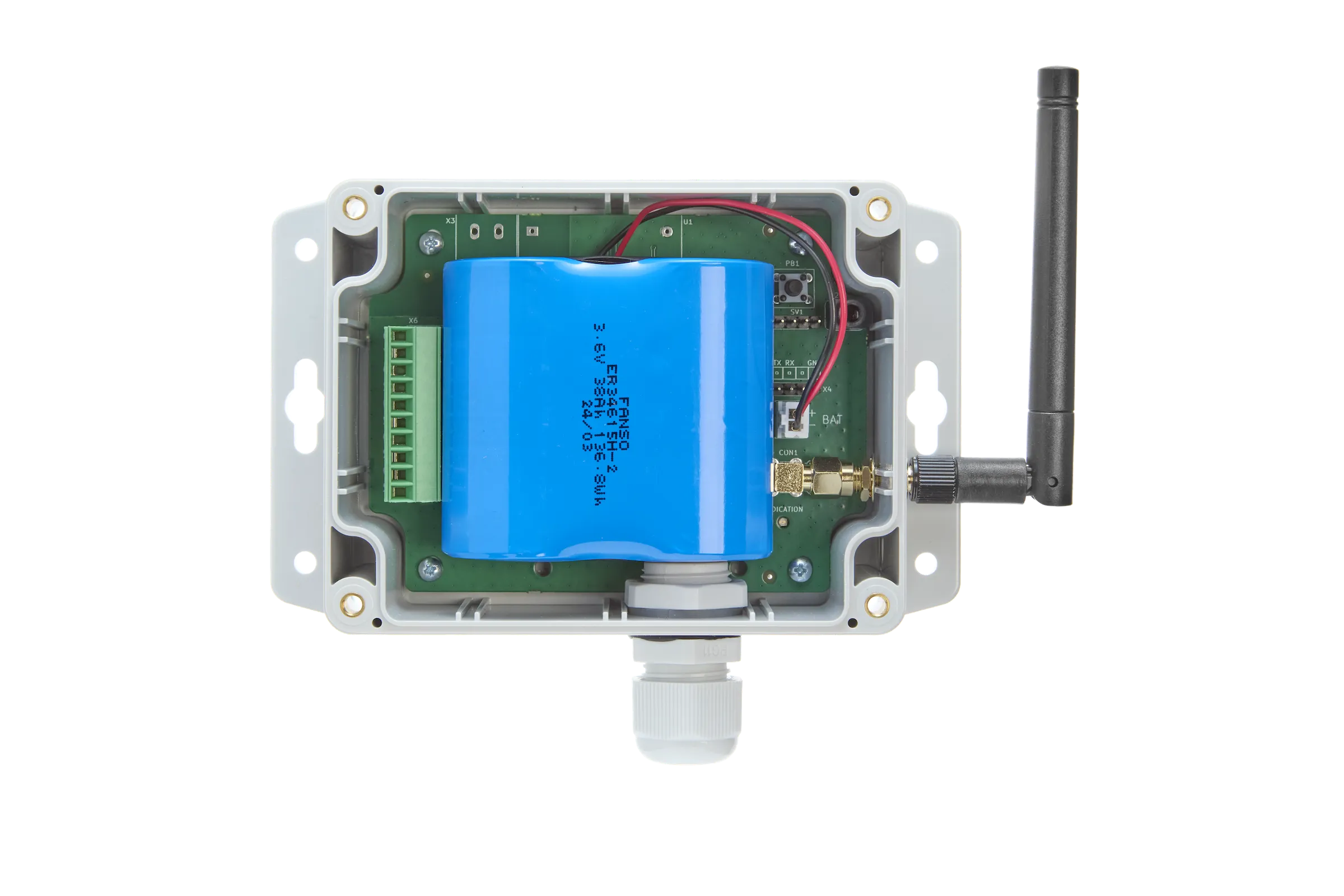

Dvojitá baterie s životností až 20 let
- Dvojitá baterie 38 Ah – dvojnásobná kapacita ve stejné krabičce
- 16 let výdrže baterie při SF12, interval odečtu 15 min – poloviční počet servisních výjezdů oproti jedné baterii
- Životnost baterie přes 20 let při hodinovém intervalu odečtu – bezúdržbový provoz
- Snadná výměna – stejná krabička, zásuvné balení; výměna v terénu trvá pod dvě minuty
Ideální pro pokročilé uživatele
Pulzní výstup nenese žádná metadata. Zařízení vidí hrany na vodiči, ne jednotky. Jeden pulz může znamenat 1 Wh, 1 litr, nebo 10 litrů – a co přesně, řekne jedině datasheet měřidla. Není co automaticky rozpoznat. Skriptovací rozhraní Lua je způsob, jak namapujeme každý vstup na skutečné jednotky a logiku, kterou opravdu potřebujete, a nastavíme to společně s vámi.
Definujte každé měřidlo
Řekněte zařízení, co znamená jeden pulz na každém vstupu. Váha pulzu, jednotka a případně debounce, pokud ho měřidlo potřebuje. Tady se ze surových impulzů stanou kWh, m³ nebo litry.
Nastavte vstupy a intervaly
Vyberte, které ze čtyř vstupů jsou aktivní, a nastavte interval odečtu. Přidejte prahové hodnoty alarmu, kdy má špička nebo únik spustit okamžitou zprávu bez ohledu na interval.
Dokončete konfiguraci
Uložte konfiguraci do zařízení. Konfiguraci můžete později změnit nebo upravit přes downlinky.
Proč technici volí retrofit
Pulzní výstup má skoro každé měřidlo, bez ohledu na značku nebo stáří. K jedné jednotce připojíte až čtyři zařízení – elektřina, voda, plyn a další.
Chcete připojit ECTS (European Train Control System) a sledovat vzory impulzů? Implementovat logiku dvou tarifů? Odečítat hodnoty ze 4 měřidel jedním zařízením? Pulzní převodník to zvládne.
Snadná vzdálená konfigurace. Změňte interval odečtu, přidejte měřidla, upravte adresaci přes LoRaWAN downlink, bez výjezdu na místo.
Navrženo a vyrobeno v České republice. Plná kontrola nad firmwarem, připraveno na Cyber Resilience Act, zaručená dlouhodobá podpora.
Jedno zařízení místo jednoho vysílače na každé měřidlo
Dát na každé pulzní měřidlo samostatný bezdrátový modul zní jednoduše – jenže to násobí náklady a instalační práci u míst, která často leží vedle sebe.
Jeden vysílač na každé měřidlo
- Náklady rostou s každým měřidlem – samostatný modul a baterie pro každý jednotlivý pulzní výstup, i když čtyři leží ve stejném rozvaděči
- Více zařízení k instalaci a údržbě – každé se zvlášť uvádí do provozu, montuje a sleduje stav baterie
- Pevně daná logika – většina jednoduchých dataloggerů neumí dvojitý tarif, historii v zařízení ani vlastní prahové hodnoty
- Více vysílacího času – samostatné uplinky u každého zařízení zatěžují síť
- Náklady rostou s každým měřidlem – samostatný modul a baterie pro každý jednotlivý pulzní výstup, i když čtyři leží ve stejném rozvaděči
- Více zařízení k instalaci a údržbě – každé se zvlášť uvádí do provozu, montuje a sleduje stav baterie
- Pevně daná logika – většina jednoduchých dataloggerů neumí dvojitý tarif, historii v zařízení ani vlastní prahové hodnoty
- Více vysílacího času – samostatné uplinky u každého zařízení zatěžují síť
ACRIOS pulzní převodník
- Až čtyři měřidla, jedno zařízení – připojte čtyři pulzní výstupy k jednomu převodníku a jednomu uplinku
- Funguje s jakýmkoli pulzním výstupem – rozhraní S0 je u všech značek stejné, na výrobci ani stáří nezáleží
- Skriptování pro skutečnou logiku – dvojitý tarif, vzorkování, historie a vlastní alarmy běží přímo v zařízení
- Vzdálená správa a vyměnitelnost – překonfigurujte na dálku, standardní baterii vyměníte bez nářadí
Vyrábíme převodníky pro měřidla wM-Bus, M-Bus, Modbus. Máte na lokalitě různé typy měřidel? Ozvěte se nám.
- Až čtyři měřidla, jedno zařízení – připojte čtyři pulzní výstupy k jednomu převodníku a jednomu uplinku
- Funguje s jakýmkoli pulzním výstupem – rozhraní S0 je u všech značek stejné, na výrobci ani stáří nezáleží
- Skriptování pro skutečnou logiku – dvojitý tarif, vzorkování, historie a vlastní alarmy běží přímo v zařízení
- Vzdálená správa a vyměnitelnost – překonfigurujte na dálku, standardní baterii vyměníte bez nářadí
Vyrábíme převodníky pro měřidla wM-Bus, M-Bus, Modbus. Máte na lokalitě různé typy měřidel? Ozvěte se nám.
Funguje s jakoukoli sítí LoRaWAN
Pulzní převodník odesílá standardní LoRaWAN pakety třídy A – přijmout a přeposlat je může jakýkoli kompatibilní síťový server.
Důvěřují nám týmy napříč Evropou
Žádné nové měřidlo, žádný elektrikář, žádné výjezdy. Připojili jsme stávající pulzní výstupy a ihned jsme odečítali čtyři měřidla přes naši síť LoRaWAN.
S PŘEDPISY
ACRIOS s námi přes skriptovací rozhraní nastavil váhy pulzů a jednotky, takže data dorazila rovnou v kWh a m³.
Když vypadla síť, zařízení dál počítalo a zaznamenávalo data, hodnoty poslalo znovu. Nepřišli jsme o jediný odečet."
Specifikace
Hardware
Objednací kódy
Podporované funkce
- Odečítá jakékoli měřidlo nebo zařízení s pulzním výstupem S0
- Připojí až čtyři měřidla S0 na jeden převodník současně
- Funguje s elektroměry, vodoměry, plynoměry a měřidly tepla
- 32bitový čítač impulzů, až 33 Hz, vstupy do 24 V
- Konfigurovatelná váha pulzu a jednotky pro každý vstup přes skriptování Lua
- Měření ve dvou tarifech, kontinuální vzorkování a ukládání historie přes skriptování
- Prahové hodnoty alarmu odešlou okamžitou zprávu bez ohledu na interval odečtu
- Ukládá počty impulzů a po výpadku sítě znovu odešle poslední tři hodnoty
- Bateriově (jedna nebo dvě baterie) i externě napájené verze
- Dvojité baterie D-Cell s výdrží přes 10 let
- U bateriových verzí je baterie vyměnitelná uživatelem
- Komunikace LoRaWAN EU868 s připojením OTAA, konfigurovatelné ABP
- Třída zařízení A ve výchozím nastavení, konfigurovatelné B a C
- Vzdálená konfigurace přes LoRaWAN downlink, včetně váhy pulzů a intervalů
- Lokální konfigurace přes kabel pomocí ACR-CONFIG a konfigurační aplikace
- Intervaly odečtu od 15 minut
- Ověřeno v největších evropských sítích LoRaWAN i v izolovaných systémech
Vše, co můžete při instalaci potřebovat
Volitelné příslušenství dostupné přímo od ACRIOS.
Konfigurační kabel
Sériový kabel USB na jack 3,5 mm pro lokální konfiguraci zařízení. Čipset FTDI, opticky oddělený, 1,8 m. Nutný pro první lokální nastavení.
Baterie D-Cell
Baterie D-Cell, 19 000 mAh, s konektorem JST-XH 2-pin kompatibilním s převodníkem. Primární lithiový článek pro dlouhodobý provoz na baterii.
Baterie 2×D-Cell
2×baterie D-Cell, 38 000 mAh, s konektorem JST-XH 2-pin kompatibilním s převodníkem. Dvojnásobná kapacita pro nejdelší bezúdržbový provoz.
Nevíte, které příslušenství potřebujete? Zeptejte se nás při poptávce vzorku. Přibalíme to, co se hodí pro vaši instalaci.
Funguje s měřidly, která už máte
Ověřeno na 30+ modelech měřidel. Fungovat by mělo každé měřidlo s pulzním vstupem, následující modely jsme otestovali v laboratoři i v terénu.
Často kladené dotazy
Vše, co obvykle zajímá zákazníka před první objednávkou. Pokud zde vaši otázku nenajdete, zeptejte se nás přímo.
Ano. Převodník komunikuje přes síť LoRaWAN, takže v místě instalace potřebujete buď vlastní bránu LoRaWAN, nebo dostupné veřejné pokrytí LoRaWAN.
Můžete nainstalovat soukromou bránu LoRaWAN nebo zlepšit kvalitu signálu externí anténou. Převodník je vhodný pro veřejné i soukromé sítě LoRaWAN.
Převodník přečte jakékoli měřidlo nebo zařízení s pulzním výstupem S0, například elektroměry, vodoměry, plynoměry a měřidla tepla. K jedné jednotce připojíte až čtyři měřidla současně.
Pulzní výstup nenese žádné jednotky, takže jeden pulz může podle měřidla znamenat 1 Wh, 1 litr nebo 10 litrů. Pomocí skriptovacího rozhraní Lua nastavíme váhu a jednotku pulzu pro každý vstup a nakonfigurujeme to společně s vámi.
Převodník počítá dál a ukládá hodnoty pulzů lokálně, po obnovení spojení pak odešle poslední tři odečty. Můžete také nastavit prahové hodnoty alarmu, které spustí okamžitou zprávu bez ohledu na interval odečtu.
Převodník lze překonfigurovat na dálku přes LoRaWAN, včetně knihovny zařízení, mapování registrů a intervalů odečtu. Nastavení lze aktualizovat bez výjezdu na místo instalace.
Ano. Vzorky jsou k dispozici pro testování, pilotní projekty i ověření integrace před většími nasazeními.
Vše, co potřebujete k integraci
Skriptovací rozhraní Lua
Integrační manuály, popisy protokolů, instalační návody, videonávody.
Potřebujete pomoc? Kontaktujte nás přes JIRA servisní portál.
