Jak nejlépe nahradit pochůzkový odečet v domě

Technik s notebookem a anténou, který jednou nebo dvakrát ročně projde chodby bytového domu a zachytává signál z měřidel vody a tepla. Tak vypadá pochůzkový odečet ve většině domů dodnes. Když se některé měřidlo nechytí kvůli stínění, vzdálenosti nebo rušení, technik zkouší jiné místo na chodbě, v horším případě musí přijet znovu. Výsledkem je jedno až dvě čísla za rok, což dnes přestává stačit.

Co je pochůzkový odečet (walk-by)?

Pochůzkový odečet, anglicky walk-by, je jedna ze tří klasických kategorií automatického sběru dat z měřidel (automated meter reading, AMR). Vedle walk-by existuje ještě drive-by, kdy data zachytává přijímač v projíždějícím autě, a fixed network, kdy je v objektu trvale instalovaná přijímací infrastruktura. Walk-by a drive-by systémy se rozšířily už od 80. let jako první náhrada za ruční odečet přímo na měřidle a dodnes fungují ve velké části bytových domů.

Podstatné je, že všechny tři kategorie, walk-by, drive-by i fixed network, jsou stále AMR. To znamená, že měřidlo zůstává stejné, mění se jen způsob, jak se k němu dostanou naměřená data. Liší se to od AMI (advanced metering infrastructure), kde se instaluje nové chytré měřidlo místo stávajícího. Přechod z walk-by na fixed network je proto z principu jiná (a levnější) změna, než přechod na AMI.

Směrnice o energetické účinnosti (Energy Efficiency Directive, EED) tlačí na pravidelnější informace o spotřebě. Nejde jen o roční vyúčtování, ale o průběžný přehled, díky kterému lze včas odhalit neobvyklou spotřebu nebo únik vody. Členské státy EU mají povinnost zavést dálkový odečet měřidel do roku 2027, a proto se hledají způsoby, jak walk-by nahradit fixed network řešením. Kolem povinností EED navíc koluje řada zažitých představ, které už dnes neplatí. V praxi se nejčastěji zvažují tři přístupy.

Kompletní kabeláž do jednoho bodu

Měřidla se propojí kabely do centrálního bodu domu, kde je koncentrátor s internetovým připojením.

• Přenos dat je stabilní, správce domu má vše pod kontrolou.
• Instalace v už dokončených domech bývá složitější a dražší.
• Je potřeba řešit trasy vedení i zásahy do společných prostor.

‍

Zda se kabeláž nebo bezdrátové bateriové řešení skutečně vyplatí, záleží na víc faktorech, než se na první pohled zdá.

Přechod na měřidla s přímou komunikací LoRaWAN

Měřidla posílají data přímo do sítě LoRaWAN a odtud do systému správce.

• Instalace je rychlá, bez nutnosti budovat domovní infrastrukturu.
• Bývá vhodnou volbou zejména u nových instalací nebo při plánované výměně měřidel.
• Pokud jsou ale ve stávajícím domě už instalována funkční wM-Bus měřidla, znamená přechod na LoRaWAN jejich výměnu, i když mají ještě platný cejch.
• Provozní nároky se přesouvají na síťovou infrastrukturu: záleží na dostupnosti LoRaWAN brány, konektivitě a dodavateli služby.

wM-Bus koncentrátor: náhrada bez výměny měřidel

Třetí cestou je koncentrátor pro wM-Bus, tedy přechod z walk-by rovnou na fixed network beze změny měřidel.

Princip je jednoduchý: měřidla v bytech dál vysílají stejně jako doteď (wM-Bus), ale v domě je natrvalo instalovaný koncentrátor, který signál průběžně přijímá, pravidelně sbírá data a posílá je přes internet do systému pro správu a rozúčtování. Práci technika tak nepřebírá lepší anténa, ale zařízení, které je v domě trvale přítomné.

Výhody tohoto přístupu:

• Odečítají se už stávající wM-Bus měřidla, není nutné je měnit jen kvůli změně způsobu odečtu.
• Měřidla mohou doběhnout do konce platnosti cejchu, obměna probíhá přirozeně a postupně.
• Standard wM-Bus mívá širší nabídku měřidel od různých výrobců, výběr vhodného typu bývá jednodušší a často i levnější než u užšího LoRaWAN portfolia.
• Řešení funguje automaticky, ale nechává otevřenou zálohu: pokud by cokoliv nastalo s internetem nebo koncentrátorem, lze v krajním případě stále přijít do domu s notebookem a anténou a provést odečet pochůzkou, jako dřív.

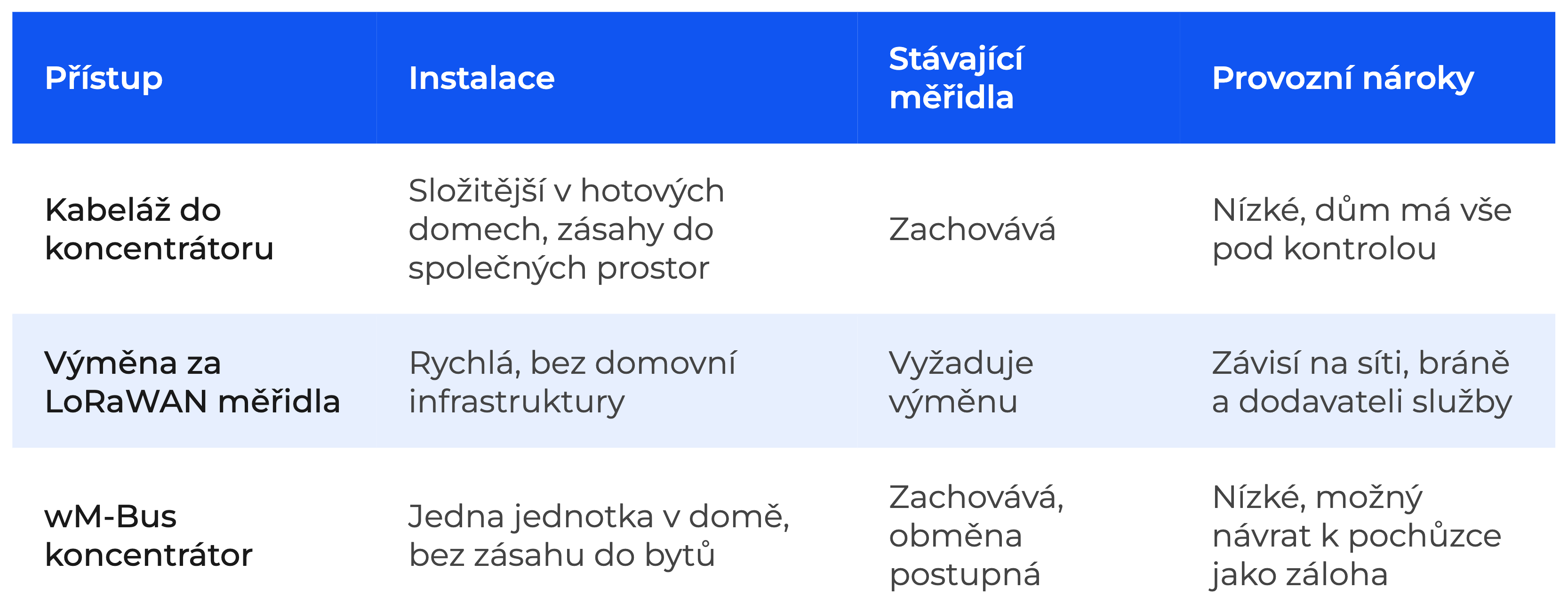

Srovnání tří přístupů

Neexistuje jedno univerzálně nejlepší řešení. Správná volba závisí především na tom, jaká měřidla jsou dnes v domě instalována, jak dlouho budou ještě v provozu a jaké cíle správce sleduje.

Ve velké části retrofit projektů ale dává největší smysl zachovat funkční měřidla a modernizovat pouze způsob jejich odečtu, tedy přejít z walk-by na fixed network pomocí wM-Bus koncentrátoru, aniž by dům musel hned vyřazovat funkční měřidla nebo se úplně vzdát pochůzky jako záložního řešení.

Pokud si nejste jistí, zda jsou vaše stávající měřidla pro tento krok vhodná, podrobněji se tématu věnujeme v článku Lze vaše stávající měřidla připojit pro dálkový odečet?

Slovníček užitých pojmů

• ‍EED (Energy Efficiency Directive) – evropská směrnice o energetické účinnosti, která mimo jiné stanovuje požadavky na dálkově odečitatelná měřidla a pravidelné zpřístupňování údajů o spotřebě.‍
• Pochůzkový odečet (walk-by) – způsob odečtu, při kterém technik pravidelně prochází budovou s přijímačem a načítá data z měřidel komunikujících bezdrátově. Jedna ze tří kategorií AMR, vedle drive-by a fixed network.‍
• AMR (Automated Meter Reading) a AMI (Advanced Metering Infrastructure) – AMR je automatický sběr dat ze stávajícího měřidla bez jeho výměny. AMI vyžaduje instalaci nového chytrého měřidla místo stávajícího.‍
• Wireless M-Bus (wM-Bus) – standard bezdrátové komunikace používaný pro přenos dat z vodoměrů, měřičů tepla a dalších měřidel, rozšířený zejména v bytových domech.‍
• OMS (Open Metering System) – otevřený, výrobcově nezávislý standard postavený na wM-Bus, zajišťující interoperabilitu měřidel různých výrobců.‍
• Koncentrátor – trvale instalovaná jednotka, která průběžně přijímá data z měřidel v domě a předává je přes internet do nadřazeného systému.
