Modbus (RS485) na NB‑IoT
Převodník RS485 na NB-IoT je navržen pro efektivní odečty jakéhokoli zařízení s komunikací přes RS485, nejčastěji s protokolem Modbus – například aktorů, elektroměrů a jiných měřidel. Umožňuje integraci zařízení RS485 do bezdrátové sítě NBIoT, což usnadňuje sběr a analýzu dat v daných intervalech.
Převodník můžeme dodat s napájením pro senzor nebo jako komunikační prvek bez externího napájení. Uplatnění najde v průmyslové automatizaci, energetice, zemědělství nebo smart city projektech.
Jak to funguje?
Proč zvolit převodníky ACRIOS Systems?
Máme stoprocentní kontrolu nad všemi částmi kódu v našich zařízeních. Námi vyrobený hardware dokážeme udržovat i po mnoha letech od montáže.
Převodníky vyrábíme v České republice a s českými subdodavateli. Každý vyrobený kus prochází finálními testy, zaměřenými na funkčnost jednotlivých komunikačních rozhraní a spotřebu zařízení.
Dáváme si záležet na TCO – od použití coulomb counteru pro získání přesné životnosti na baterii až po zaslání přednastavených jednotek s Vaší konfigurací.
Nastavte si po síti primární nebo sekundární adresaci měřidel, zjistěte kolik a jakých měřidel je připojených, nebo změňte periodu odečtu přímo z Vašeho systému, bez nutnosti lokální konfigurace.
Převodník Vám můžeme dodat s externím napájením pro senzor nebo čidlo, v rozmezí od 3 do 30 V DC – připojíte tak externí sondy, měření výšky hladiny nebo meteostanice.
Dobrá technická dokumentace je základ rychlé integrace. Na naši Wiki najdete integrační manuály, popisy komunikačních protokolů i videa vysvětlující použití.
Vyčteme až 96 připojených zařízení jedním převodníkem, abyste měli co největší flexibilitu při instalaci, nemuseli ke každému měřidlu dávat převodník a navyšovat tak náklady na projekt.
Technické specifikace
- Napájení externího senzoru nebo zařízení je možné přímo z převodníku v rozmezí od 5V DC do 24V DC
- Odečty s až co 15 min intervalem
- WAGO svorkovnice pro rychlou a jistou instalaci
- Bateriově nebo externě napájené verze
- Podpora protokolů Modbus, IEC 62056 nebo DLMS
- NB-IoT (Narrow Band) komunikace a možnost využít jakoukoliv NB-IoT SIM kartu
- Výchozí konfigurace s knihovnou zařízení
- Možnost vzdálené konfigurace po NB-IoT síti
- U bateriových verzí je baterie vyměnitelná uživatelem
- Anténní konektor je standard SMA
- Rozměry: 145 x 90 x 55 mm
- Hmotnost: 336 g s baterií
- IP krytí: IP67
- Napájení převodníku: D-Cell baterie 19 000 mAh, 2xD-Cell baterie 38 000 mAh nebo externí napájení 85-305V AC
- Podporované protokoly: Modbus, IEC 62056, DLMS a další po konzultaci
- Maximální počet zařízení: 128 UL
- Funkce: Časová synchronizace přes vrstvu MAC, lokální historie neodeslaných rámců, vzdálená konfigurace knihovny + intervaly probouzení + jaký senzor z knihovny vyčíst
- NB-IoT: 3GPP rel. v.14
- Napájení senzoru: 5V DC - 24V DC*
*Pod objednacím kódem “R12”
- Honeywell ST3000
- ABB 266 Modbus Pressure Transmitter
- Kamstrup MULTICAL 602
- Landis+Gyr Ultraheat T230
- Diehl Sharky 775
- Elster A1800
- Itron Gallus 2000
- Sensus Sonix 2000
- ABB WaterMaster
- Siemens MAG8000
- Kamstrup MULTICAL 21
- Schneider Electric iEM3000
- Socomec Diris A40
- Carlo Gavazzi EM24
- Comac Cal Flow 38
- Comac Cal Flow 45
- MaxBotix MB7589
- Banner Engineering T30U
- Pepperl+Fuchs UB500
- E+E Elektronik EE210
- Siemens Sitrans T

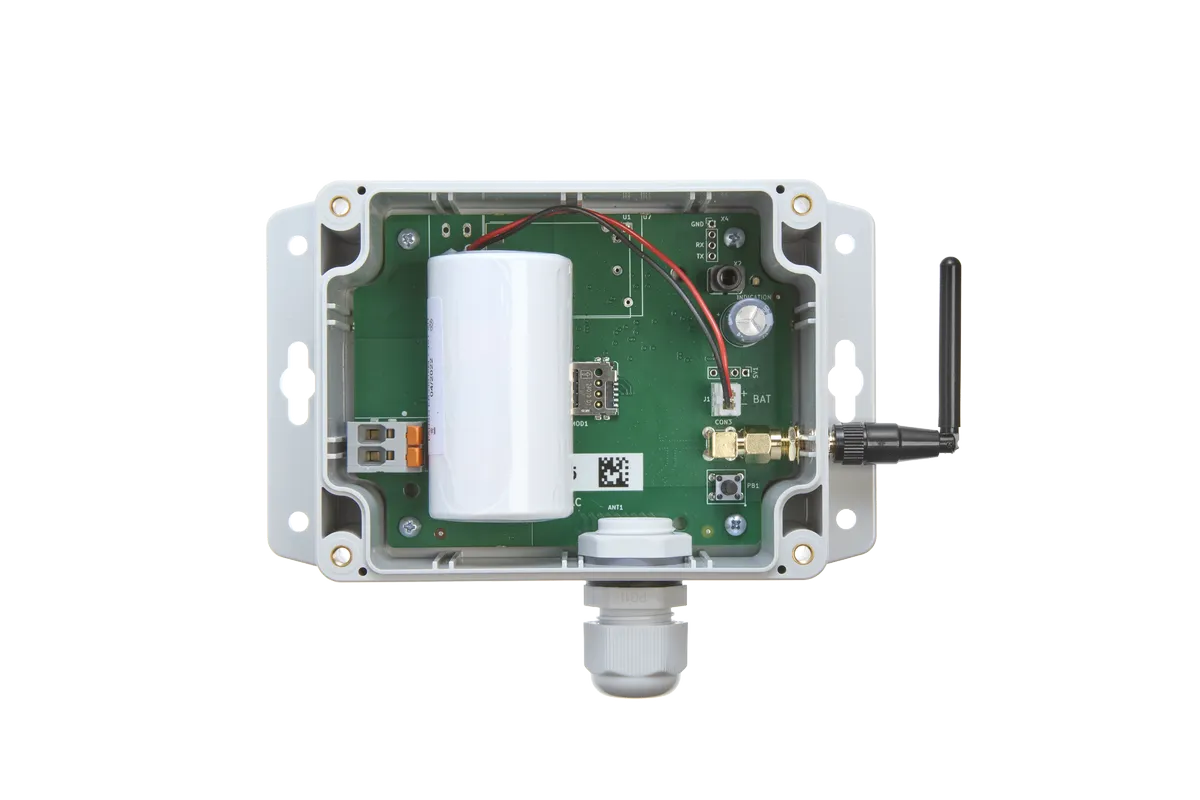

- ACR-CV-101N-R-D*/ RS485 Modbus na NB-IoT, napájeno baterií
- ACR-CV-101N-R-D2* / RS485 Modbus na NB-IoT, napájeno dvojitou D baterií
- ACR-CV-101N-R-EAC*/ RS485 Modbus na NB-IoT, napájení ze sítě
- ACR-CV-101N-R12-D2* / RS485 Modbus na NB-IoT s 5V - 24V DC AUX napájením, napájeno dvojitou D baterií
- ACR-CV-101N-R12-EAC* / RS485 Modbus na NB-IoT s 5V - 24V DC AUX napájením, napájení ze sítě
*V rámci MOQ
- 1x Převodník RS485 na NB-IoT
- 1x Instalační příručka
- 1x Baterie (pro jednotky napájené z baterie)
- 1x NB-IoT anténa
S čím se můžete potýkat
Pokud jste někdy hledali řešení Modbus komunikace po NB-IoT síti – například s různými senzory, čidly, elektroměry nebo přepočítávači elektroměrů, pravděpodobně jste řešili i následující situace:
Modbus není standardizovaný, každý výrobce posílá data jinak a vzniká chaos.
Protokol Modbus sice existuje, ale formát dat – registy, endianita, offsety a struktura – si každý výrobce definuje po svém. Výsledkem je nutnost psát parsovací logiku pro každé zařízení, což vede ke složité integraci, chybám a zdržení.
Umožňujeme definovat parsovací knihovny na úrovni zařízení, které převodník automaticky aplikuje.
Převodník tak sjednotí data do jasné struktury, kterou snadno integrujete do svého systému.
V jedné instalaci potřebujete podporovat různé protokoly – Modbus, DLMS, IEC 62052.
Každý typ měřidla používá jiný protokol. Běžné převodníky zvládnou pouze jeden, což znamená nutnost instalovat více zařízení, složitější integraci a vyšší náklady.
Náš převodník podporuje Modbus, DLMS i IEC 62052 nad RS485 nebo přes optickou hlavu.
Díky tomu lze odečítat různé přístroje jedním zařízením.
Výměna měřidla vyžaduje výjezd na místo a opětovnou konfiguraci převodníku.
Po několika letech se měřidla vymění a převodník je nutné znovu naprogramovat na místě, což znamená servisní zásah, náklady a riziko chyb.
Podporujeme vzdálenou konfiguraci přes LoRaWAN i NB-IoT.
Po výměně měřidla stačí na dálku změnit mapování registrů nebo protokol, bez nutnosti návštěvy lokality.
RS485 zařízení potřebuje napájení, například optická hlava nebo ultrazvuk, ale není k dispozici.
Externí senzory na RS485 často nemají vlastní napájení, takže je nutné tahat kabely a řešit elektrorevizi. To znamená zbytečné komplikace a vyšší náklady.
Převodník umí napájet připojené RS485 zařízení, například optickou hlavu, senzor nebo elektroměr, přímo z jednotky.
Instalace probíhá bez externího zdroje a bez elektroinstalace.
