Připojte M‑Bus měřidla k síti LoRaWAN
Připojte svá stávající M-Bus drátová měřidla – teplo, voda, elektřina – k síti LoRaWAN během několika minut. Žádné odečty na místě. Bez elektrikáře. Bez nutnosti programování.
& play
16 měřidel
Skutečnými náklady jsou manuální odečty na místě
Vychází z konzervativního odhadu €25 na jeden výjezd, který zahrnuje čas technika, dopravu a administrativu a je obvyklý pro nasazení ve střední Evropě. V západní Evropě se náklady běžně pohybují mezi €40-60.
Hardware je jednorázový náklad. Výjezdy na odečty odpadají natrvalo. Úspora od 2. roku odpovídá plným ročním nákladům na výjezdy.
Vhodné pro tyto scénáře
Připojení 1–3 měřidel tepla na jednu stanici bez nutnosti zřizování kabeláže napájení. Nejčastější využití zařízení ACRIOS.
Venkovní instalace v místech vstupu do budovy. Krytí IP67 a provoz na baterii jsou součástí dodávaného řešení.
Existující funkční měřidla bez bezdrátové komunikace zůstávají, doplní se o komunikační vrstvu, převodník ACRIOS.
Není v místě instalace k dispozici napájení? Převodník napájí celou sběrnici M-Bus z vlastní baterie.
Zařízení ACRIOS je ideální pro menší instalace 1–5 měřidel. Podporujeme i 16UL, ale hlavně kvůli univerzálnosti a kvůli M-Bus můstkům, například wM-Bus na M-Bus. Pro lokality s desítkami měřidel na jedné sběrnici, jako jsou bytové domy, pro vás může být vhodnější dedikovaný M-Bus koncentrátor s externím napájením a připojením k internetu.
V terénu rozhoduje každý detail
Připravený do náročných podmínek
- Krytí IP67 – plně vodotěsný a prachotěsný; vhodný do venkovních rozvaděčů, sklepů a výměníkových stanic
- SMA konektor antény – standardní konektor; v případě potřeby anténu vyvedete mimo kovový rozvaděč pro plný signál
- Svorkovnice WAGO – zapojení zacvaknutím bez nářadí, žádné volné šroubky, nulové chyby při instalaci
- Šroubky zajištěné proti vypadnutí – drží pevně ve víčku; krytí IP67 zůstává neporušené při každém servisním zásahu

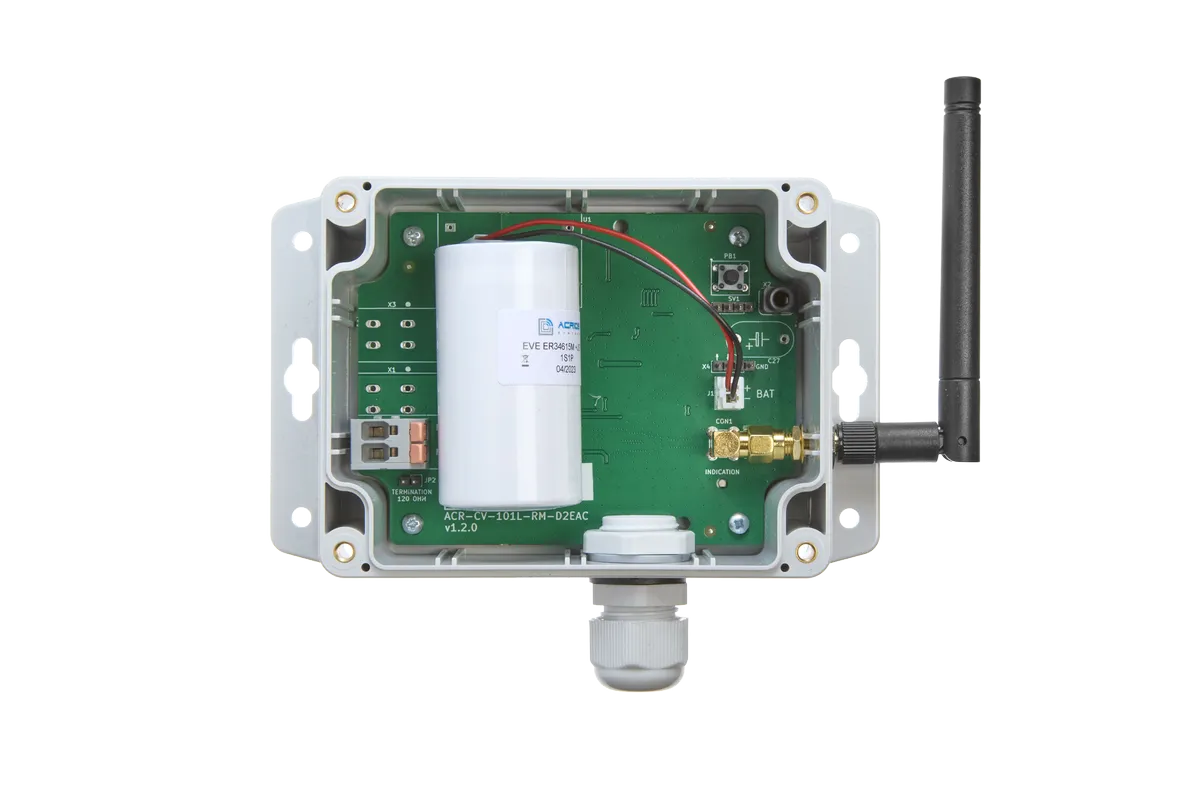

Jedna baterie s životností až 10 let
- EVE ER34615M D-Cell (19 Ah) – primární lithiová baterie, rozsah −40 °C až +85 °C, bez problémů se samovybíjením
- 3,6 – 3,8 roku při SF7, interval 15 min, ověřeno v reálném provozu
- Přes 10 let životnosti při hodinovém intervalu, ideální pro potřeby fakturačního měření
- Vyměnitelná uživatelem bez nářadí
- Dostupná od distributorů po celé Evropě, bez závislosti na ACRIOS
Dvojitá baterie s životností až 20 let
- FANSO ER34615 dvojité balení (38 Ah) – dvojnásobná kapacita ve stejné krabičce
- 7,1 – 7,5 roku při SF7, interval 15 min – poloviční počet servisních výjezdů oproti jedné baterii
- Životnost přes 20 let při hodinovém intervalu – bezúdržbový provoz
- Snadná výměna – stejná krabička, zásuvné balení; výměna v terénu trvá pod dvě minuty
Nastavení za pár minut, ne hodin
Konfigurace dřív znamenala psaní Lua skriptů. Teď stačí náš instalační nástroj Wizard, který vás provede krok za krokem: naskenovat, vybrat, odeslat.
Připojte a naskenujte
Wizard automaticky najde všechna připojená měřidla M-Bus: výrobce, ID i typ. Adresaci nastavovat ručně nemusíte.
Vyberte si data
Vyberte přesně ty hodnoty, které se mají přenášet – energie, objem, teplota. Živé počítadlo bajtů vám ještě před odesláním ukáže velikost zprávy.
Nastavte interval vzdáleného odečtu dat
Konfiguraci uložte do zařízení. Později ji můžete změnit nebo upravit pomocí downlinků.
Proč technici volí ACRIOS
Převodník napájí celou M-Bus sběrnici z vlastní baterie. Žádná instalace 230 V, žádná revize, žádné náklady navíc.
Mnoho měřidel nemá LoRaWAN, hlavně ta starší nebo od různých výrobců. Převodník se integruje přímo na sběrnici M-Bus, na výrobci nezáleží. Otestováno na 30+ modelech, bez vázanosti na jednoho dodavatele.
Snadná vzdálená konfigurace. Změňte interval odečtu, přidejte měřidla nebo upravte adresaci přes LoRaWAN downlink, bez nutnosti výjezdu na místo.
Navrženo a vyrobeno v České republice. Plná kontrola nad firmwarem, připraveno na Cyber Resilience Act, zaručená dlouhodobá podpora.
Zdánlivě jasná alternativa často neexistuje
Přidat bezdrátový modul LoRaWAN přímo do každého měřidla zní jednoduše. Jenže pro většinu měřidel v terénu žádný takový modul neexistuje.
Modul LoRaWAN pro každé měřidlo
- Dostupný jen pro vybrané modely od několika velkých výrobců. Pro většinu starších a středních měřidel modul vůbec není.
- Závislost na jednom výrobci: modul Kamstrup funguje jen na měřidlech Kamstrup. Smíšené instalace tak vyžadují víc dodavatelů, víc smluv a víc firmwarových větví.
- Náklady rostou s každým měřidlem: 80–150 € na kus, instalace jedna po druhé, bez ohledu na to, kolik měřidel je na jednom místě
- Pro starší měřidla retrofit nemožný: měřidla nainstalovaná před 5 až 15 lety už původní výrobce bezdrátovým modulem zpravidla nevybaví.
- Dostupný jen pro vybrané modely od několika velkých výrobců. Pro většinu starších a středních měřidel modul vůbec není.
- Závislost na jednom výrobci: modul Kamstrup funguje jen na měřidlech Kamstrup. Smíšené instalace tak vyžadují víc dodavatelů, víc smluv a víc firmwarových větví.
- Náklady rostou s každým měřidlem: 80–150 € na kus, instalace jedna po druhé, bez ohledu na to, kolik měřidel je na jednom místě
- Pro starší měřidla retrofit nemožný: měřidla nainstalovaná před 5 až 15 lety už původní výrobce bezdrátovým modulem zpravidla nevybaví.
ACRIOS M-Bus převodník
- Funguje s jakýmkoli M-Bus měřidlem od různých výrobců. Rozhoduje protokol, ne značka. Ověřeno na 30+ modelech.
- Jedno zařízení, více měřidel: na jednu M-Bus sběrnici připojíte až 16 měřidel od různých výrobců, stačí jeden převodník.
- Od 10 € na připojené měřidlo při plné kapacitě. Cena na měřidlo je zlomkem ceny jakéhokoli modulu pro jednotlivá měřidla.
- Plná podpora retrofitu: pokud měřidlo umí M-Bus, funguje. Na stáří ani výrobci nezáleží.
Pro měřidla, která komunikují přes wM-Bus nebo Modbus, vyrábí ACRIOS převodníky i pro tyto protokoly. Máte na lokalitě různé typy měřidel? Ozvěte se nám, navrhneme pro vás nejvhodnější řešení.
- Funguje s jakýmkoli M-Bus měřidlem od různých výrobců. Rozhoduje protokol, ne značka. Ověřeno na 30+ modelech.
- Jedno zařízení, více měřidel: na jednu M-Bus sběrnici připojíte až 16 měřidel od různých výrobců, stačí jeden převodník.
- Od 10 € na připojené měřidlo při plné kapacitě. Cena na měřidlo je zlomkem ceny jakéhokoli modulu pro jednotlivá měřidla.
- Plná podpora retrofitu: pokud měřidlo umí M-Bus, funguje. Na stáří ani výrobci nezáleží.
Pro měřidla, která komunikují přes wM-Bus nebo Modbus, vyrábí ACRIOS převodníky i pro tyto protokoly. Máte na lokalitě různé typy měřidel? Ozvěte se nám, navrhneme pro vás nejvhodnější řešení.
Napojte na stávající platformu. Bez nutnosti middlewaru.
Převodník odesílá standardní M-Bus rámce přes LoRaWAN a jakýkoli systém, který umí M-Bus, je přijme přímo. Žádný ACRIOS software není potřeba. K dispozici je volitelná správcovská platforma, pokud byste ji přece jen chtěli.
Přímá integrace na stávající platformu
Připojte převodník přímo ke svému BMS, SCADA nebo IoT systému. Zařízení vysílá standardní M-Bus rámce. Přijme a zpracuje je každý systém, který umí M-Bus, bez jakéhokoli middlewaru.
- Standardní formát M-Bus rámce; dekódujete libovolnou knihovnou
- Kompatibilní s parsery Lobaro, Elvaco a dalšími
- Žádná licence, žádná vázanost, žádné průběžné poplatky
- Odesílání na váš MQTT broker, REST endpoint nebo LoRaWAN server
- Funguje s The Things Stack, ChirpStack, Akenza i dalšími LoRaWAN NS
ACRIOS Platforma
Pokud zatím žádnou platformu nemáte nebo potřebujete dedikovanou vrstvu pro správu měření, nabízí ACRIOS hostovanou webovou platformu pro správu zařízení, přidělování do skupin a export dat.
- Hostováno u ACRIOS, nebo nasazeno na vašich serverech
- Správa skupin a jednotek s exportem do CSV
- REST API pro vlastní integrace (OAS3)
- V produkčním nasazení u vodáren a správců budov
Funguje s jakoukoli sítí LoRaWAN
Drátový převodník M-Bus na LoRaWAN odesílá standardní LoRaWAN pakety třídy A. Přijme a přepošle je jakýkoli kompatibilní síťový server. Pro The Things Stack a Akenza.io jsou k dispozici návody na integraci krok za krokem.
Důvěřují nám týmy napříč Evropou
Řešení se rychle instaluje, nevyžaduje školení a je dlouhodobě stabilní. Řešení ACRIOS pro dálkové odečty nabízíme všem zákazníkům, kteří chtějí splnit požadavky směrnice EED.
S PŘEDPISY
Převodník ACRIOS jsme úspěšně nasadili v našem projektu chytrého měření a bez problémů propojili stovky měřidel. Výkon a stabilita jsou vynikající i v náročném prostředí.
Hledali jsme způsob, jak připojit stávající M-Bus měřidla k naší síti LoRaWAN, a řešení od ACRIOS se pro tento případ ukázalo jako velmi vhodné.
Specifikace
Hardware
Objednací kódy
Podporované funkce
- Odečítá jakékoliv M-Bus měřidlo dle EN 13757-3
- Napájí M-Bus sběrnici přímo ze zařízení, není potřeba externí zdroj
- Odečty s intervalem od 15 minut
- Kompatibilní s měřidly od všech hlavních výrobců

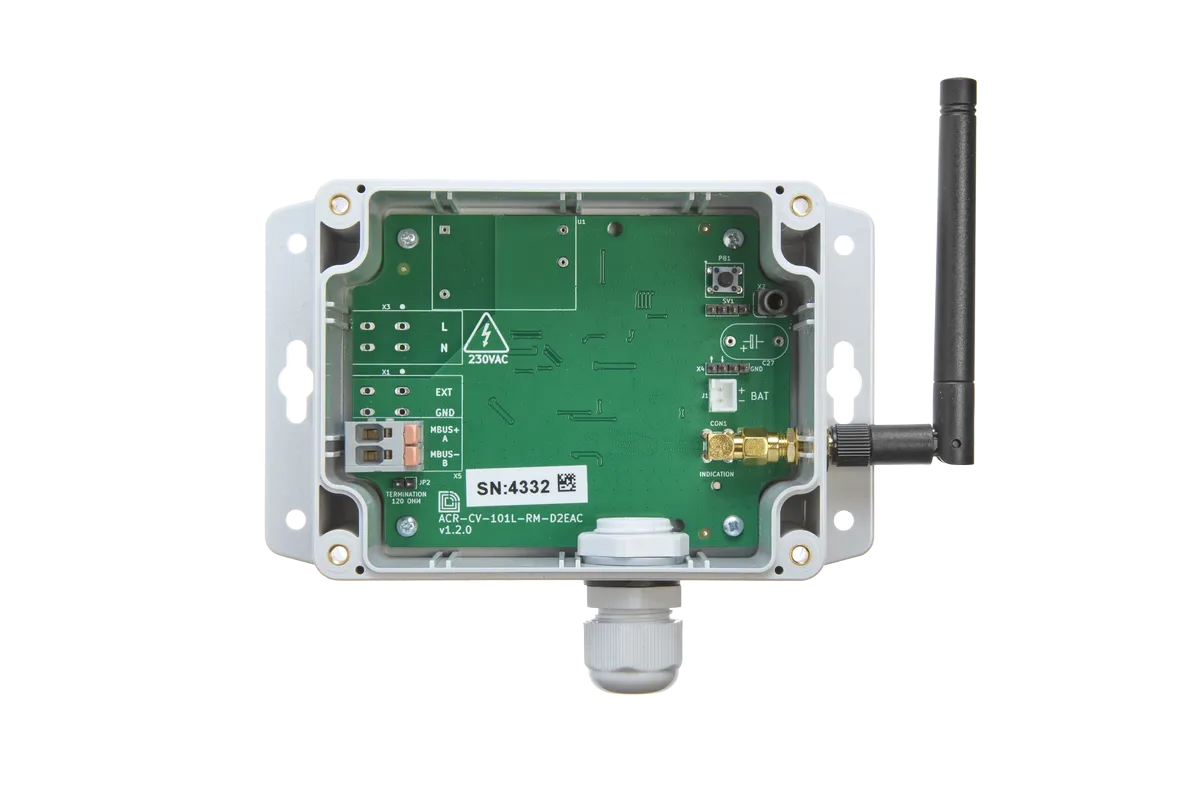

- Bateriově nebo externě napájené verze
- U bateriových verzí je baterie vyměnitelná uživatelem
- WAGO svorkovnice pro rychlou a jistou instalaci
- Anténní konektor standardu SMA
- Komunikace LoRaWAN EU868 s připojením přes OTAA
- Komunikace ověřena v největších evropských sítích LoRaWAN i v izolovaných systémech
- Vzdálená konfigurace přes LoRaWAN downlink
- Primární a sekundární adresace měřidel
- Zástupné znaky a dotaz na broadcast adresu
- VIF/DIF filtrování zpráv na úrovni hardwaru
- Automatická optimalizace M-Bus telegramů pro dodržení duty cycle LoRaWAN
- Data přeposílána jako standardní M-Bus rámec, čitelný libovolným M-Bus parserem
- Podpora transparentního režimu
- Fragmentace: Truncate, Split, Multiframe
- Krokový webový průvodce konfigurací
Vše, co můžete při instalaci potřebovat
Volitelné příslušenství dostupné přímo od ACRIOS.
Konfigurační kabel
Sériový kabel USB, jack 3,5 mm pro lokální konfiguraci zařízení. Čipset FTDI, opticky oddělený, 1,8 m. Nutný pro první lokální nastavení přes webový Wizard.
Baterie D-Cell
Baterie D-Cell, 19 000 mAh, s konektorem JST-XH 2-pin kompatibilním s převodníkem. Primární lithiový článek pro dlouhodobý provoz na baterii.
Baterie 2×D-Cell
2×baterie D-Cell, 38 000 mAh, s konektorem JST-XH 2-pin kompatibilním s převodníkem. Dvojnásobná kapacita pro nejdelší bezúdržbový provoz.
ACRIOS platforma
Už máte platformu? Připojte se přes naše API. Máme webovou platformu pro správu zařízení a export dat, kompatibilní s většinou systémů.
Nevíte, které příslušenství potřebujete? Zeptejte se nás při poptávce vzorku. Přibalíme to, co se hodí pro vaši instalaci.
Funguje s měřidly, která už máte
Ověřeno na 30+ modelech měřidel. Fungovat by mělo každé měřidlo splňující standard M-Bus, následující modely jsme otestovali v laboratoři i v terénu.
Často kladené dotazy
Vše, co obvykle zajímá zákazníka před první objednávkou. Pokud zde vaši otázku nenajdete, zeptejte se nás přímo.
Ano. Převodník komunikuje přes síť LoRaWAN, takže v místě instalace potřebujete buď vlastní bránu LoRaWAN, nebo dostupné veřejné pokrytí LoRaWAN.
Můžete nainstalovat soukromou bránu LoRaWAN nebo zlepšit kvalitu signálu externí anténou. Převodník je vhodný pro veřejné i soukromé sítě LoRaWAN.
Převodník podporuje standardní drátová M-Bus měřidla podle normy EN 13757, včetně měřidel tepla, vody, elektřiny a plynu od mnoha různých výrobců.
Ano. Vzorky jsou k dispozici pro testování, pilotní projekty i ověření integrace před většími nasazeními.
Žádný speciální software není potřeba. Převodník přenáší standardní data M-Bus přes LoRaWAN a lze ho propojit s kompatibilními platformami, parsery a cloudovými systémy LoRaWAN.
Výdrž baterie závisí na frekvenci přenosu, počtu připojených měřidel a podmínkách sítě, ale bateriové verze jsou navrženy na provoz po dobu několika let.
Převodník lze překonfigurovat na dálku přes LoRaWAN. Nastavení měřidel, adresy i komunikační parametry lze aktualizovat bez nutnosti výjezdu na místo instalace.
Vše, co potřebujete k integraci
Naskenujte měřidla, vyberte data, nastavte intervaly. Bez nutnosti školení a skriptování.
Integrační manuály, popisy protokolů, instalační návody, videonávody.
Online frame dekodér. Vložte surová data a hned získáte rozparsované hodnoty.
